M 1 WAGO

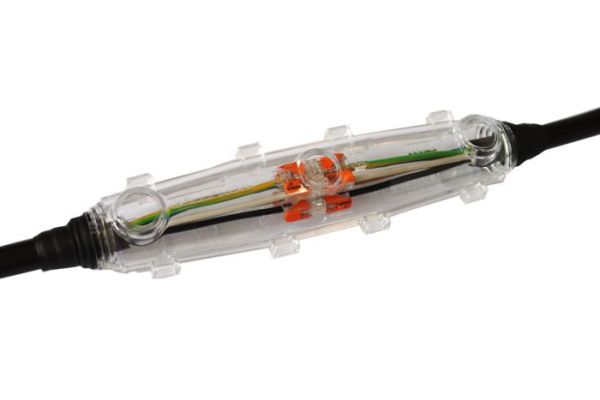

Mufa żywiczna przelotowa
Z złączka zaciskowa WAGO COMPACT typ 221
Nr kat.
425491
Rodzina wyrobów | M…V WAGO |
---|---|
Główna nazwa rodziny | Mufa żywiczna przelotowa |
Dodatkowa nazwa rodziny | Z złączka zaciskowa WAGO COMPACT typ 221 |
Długi opis rodziny | Uniwersalne zastosowanie do łączenia kabli o izolacji wytłaczanej w izolacji z PVC, PE, VPE i EPR (np. N(A)YY, NYM, TT). Z odporna na hydrolizę żywica PUR EG. Ze złączkami śrubowymi, nadaje się do przewodów miedzianych i aluminiowych. |
Akcesoria uzupełniające | Środek czyszczący UNIVERSAL CLEANER 121 (patrz Akcesoria) |
Właściwości | Kompaktowe wymiary, Strona połączenia widoczna przed zalewaniem, Wysokiej jakości przezroczysta, odporna na uderzenia forma plastikowa, Odporny na działanie chemikaliów, Stabilizacja przed promieniami UV, Odporny na berylowce, Wodoszczelny wzdłużnie i poprzecznie, Wysoka wartość izolacji elektrycznej, Wysoka wytrzymałość mechaniczna, Gotowy do natychmiastowego działania, Szybki, prosty i bezpieczny montaż, Duży otwór wlewowy do łatwego zalewania |
Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe |
Poziomy napięć | U0/U (Um) 0,6/1 (1,2) kV |
---|---|
Standardy testowe | EN 50393 |
Typ liczba zacisków | 221-2411 |
Liczba zacisków | 5 Sztuka |
Objętość | 286 ml |
Długość L | 240 m |
Wysokość H | 45 mm |
Średnica D | 40 mm |
Przekrój nominalny kabla o izolacji wytłaczanej nieopancerzony na przewodów 5x min | 0,5 mm² |
Przekrój nominalny kabla o izolacji wytłaczanej nieopancerzony na przewodów 5x max | 4 mm² |
Średnica kabla min | 9 mm |
Średnica kabla max | 22 mm |
Zakres dostawy | Pokrywa, Odporna na hydrolizę żywica PUR EG, Praktyczna dwukomorowa torba zawierająca odpowiednią ilość gotową do mieszania, Przezroczysta plastikowa forma, Taśma izolacyjna PVC, Rękawice ochronne, Złączka zaciskowa WAGO COMPACT typ 221, Instrukcja montażowa | ||
---|---|---|---|
Okres przydatności do użycia | 40 Miesiące | ||
Temperatura magazynowania min. | 15 °C | ||
Temperatura magazynowania max. | 35 °C | ||
Kraj pochodzenia | Deutschland | ||
Numer taryfy celnej | 39095090 | ||
EAN/GTIN | 4010311193816 | ||
Rodzaj opakowania | Sztuka | Skrzynka | Paleta EW |
Ilość treści | 1 | 1 | 480 |
Jednostka opakowania | Sztuka | Sztuka | Sztuka |
Długość (mm) | 205 | 205 | 1200 |
Szerokość (mm) | 159 | 159 | 800 |
Wysokość (mm) | 48 | 48 | 1130 |
Waga netto (kg) | 0,546 | 0,546 | 262,08 |
Waga brutto (kg) | 0,546 | 0,546 | 280,28 |
