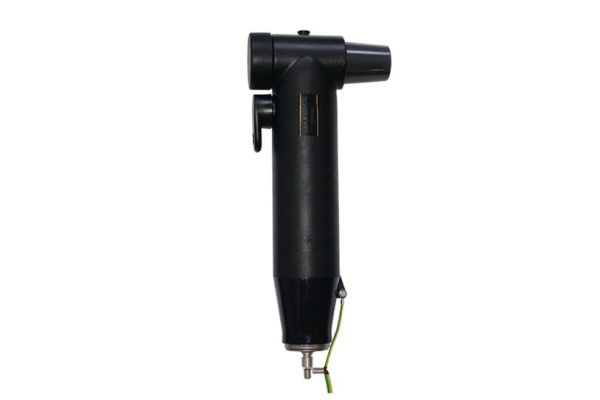

CTKSA 34 kV

Ogranicznik przepięć konektorowy

klasy DH, do głowic typu CTS

Nr kat.

423857

Wniosek

Więcej informacji
Rodzina wyrobów	CTKSA
Rodzina wyrobów	CTKSA
Główna nazwa rodziny	Ogranicznik przepięć konektorowy
Dodatkowa nazwa rodziny	klasy DH, do głowic typu CTS
Długi opis rodziny	Ekranowane ograniczniki przepięć Cellplux CTKSA klasy DH są zaprojektowane do ochrony hermetycznych urządzeń średniego napięcia. Ograniczniki przepięć dla głowic konektorowych CTKSA zostały zaprojektowane do montażu na ekranowanych, skręcanych głowicach konektorowych Cellpack i odpowiadają międzynarodowym normom IEC 60099-4 i IEC 60071.
Właściwości	Z pojemnościowym punktem kontrolnym do kontroli napięcia, Testowany jednostkowo, Odporna na dotyk dzięki powłoce przewodzącej wykonanej z przewodzącego EPDM, Szybki, prosty i bezpieczny montaż
Zastosowanie	Wnętrze, Napowietrzny

Więcej informacji
Rated discharge current, In	10 kA
High current impulse 4/10 μs	100 kA
Rated short-circuit current	20 kA
Repetitive charge transfer rating, Qrs	0,5 C
Thermal charge transfer rating, Qth	1,1 C
Rated voltage, Ur	42 kV
maximum continuous operating voltage, Uc	34 kV
Residual voltage (IEC 60099-4) with steep current impulse (1/T, T < 20 \u001fs)	119 kV
Residual voltage (IEC 60099-4) with lightning impulse 8/20 μs 5 kA	104 kV
Residual voltage (IEC 60099-4) with lightning impulse 8/20 μs 10 kA	112,8 kV
Residual voltage (IEC 60099-4) with lightning impulse 8/20 μs 20 kA	123,2 kV
Długość L	290 m
Szerokość B	80 mm
Wysokość H	380 mm
Temporary overvoltage before stress (0.1 sec)	1,227 x Ur
Temporary overvoltage before stress (1 sec)	1,166 x Ur
Temporary overvoltage before stress (10 sec)	1,109 x Ur
Temporary overvoltage before stress (100 sec)	1,050 x Ur
Temporary overvoltage before stress (1000 sec)	0,991 x Ur
Temporary overvoltage after stress (0.1 sec)	1,175 x Ur
Temporary overvoltage after stress (1 sec)	1,103 x Ur
Temporary overvoltage after stress (10 sec)	1,047 x Ur
Temporary overvoltage after stress (100 sec)	0,985 x Ur
Temporary overvoltage after stress (1000 sec)	0,929 x Ur
Temporary overvoltage (associated standard)	IEC 60099-4

Więcej informacji
Zakres dostawy	Zestaw 3 ograniczników przepięć, Osprzęt montażowy, Instrukcja montażowa
Okres przydatności - dodatkowy opis	Nieograniczony czas przechowywania
Kraj pochodzenia	Deutschland
Numer taryfy celnej	85479000
EAN/GTIN	4010311193236
Alternatywna ilość	1	1	1
Alternatywna jednostka opakowania	Sztuka	Karton	Paleta EW
Ilość podstawowa	1	1	24
Podstawowa jednostka opakowania	Sztuka	Sztuka	Sztuka
Długość (mm)	470	470	1200
Szerokość (mm)	260	260	800
Wysokość (mm)	185	185	1130
Waga netto (kg)	16,607	16,607	398,568
Waga brutto (kg)	16,607	16,607	416,768
