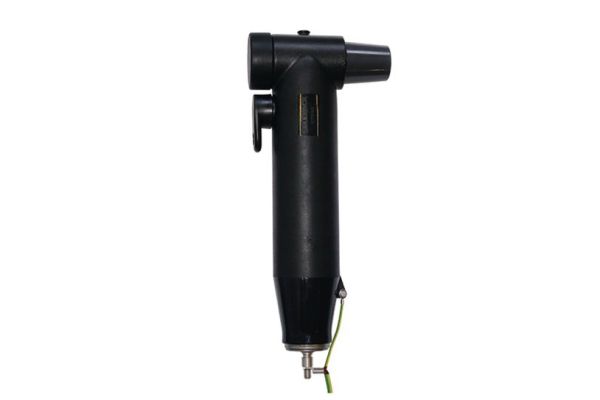

CTKSA 22 kV
Ogranicznik przepi臋膰 konektorowy
klasy DH, do g艂owic typu CTS
Nr kat.
423855
Rodzina wyrob贸w | CTKSA |
---|---|
G艂贸wna nazwa rodziny | Ogranicznik przepi臋膰 konektorowy |
Dodatkowa nazwa rodziny | klasy DH, do g艂owic typu CTS |
D艂ugi opis rodziny | Ekranowane ograniczniki przepi臋膰 Cellplux CTKSA klasy DH s膮 zaprojektowane do ochrony hermetycznych urz膮dze艅 艣redniego napi臋cia. Ograniczniki przepi臋膰 dla g艂owic konektorowych CTKSA zosta艂y zaprojektowane do monta偶u na ekranowanych, skr臋canych g艂owicach konektorowych Cellpack i odpowiadaj膮 mi臋dzynarodowym normom IEC聽60099-4 i聽IEC聽60071. |
W艂a艣ciwo艣ci | Z pojemno艣ciowym punktem kontrolnym do kontroli napi臋cia, Testowany jednostkowo, Odporna na dotyk dzi臋ki pow艂oce przewodz膮cej wykonanej z przewodz膮cego EPDM, Szybki, prosty i bezpieczny monta偶 |
Zastosowanie | Wn臋trze, Napowietrzny |
Znamionowy pr膮d roz艂adowania, In [kA] | 10 kA |
---|---|
Impuls wysokopr膮dowy 4/10 碌s [kA] | 100 kA |
Znamionowy pr膮d zwarciowy [kA] | 20 kA |
Wsp贸艂czynnik powtarzalnego transferu 艂adunku, Qrs [C] | 0,5 C |
Warto艣膰 wsp贸艂czynnika przenikania 艂adunku cieplnego, Qth [C] | 1,1 C |
Napi臋cie znamionowe, Ur | 27 kV |
Maksymalne ci膮g艂e napi臋cie robocze, Uc | 22 kV |
Napi臋cie resztkowe (IEC 60099-4) Pr膮d udarowy piorunowy (1/T, T < 20 渭s) | 76,5 kV |
Napi臋cie resztkowe (IEC 60099-4) Pr膮d udarowy piorunowy 8/20 [kV] 5 kA | 67 kV |
Napi臋cie resztkowe (IEC 60099-4) Pr膮d udarowy piorunowy 8/20 [kV] 10 kA | 72,5 kV |
Napi臋cie resztkowe (IEC 60099-4) Pr膮d udarowy piorunowy 8/20 [kV] 20 kA | 79,2 kV |
D艂ugo艣膰 L | 290 m |
Szeroko艣膰 B | 80 mm |
Wysoko艣膰 H | 380 mm |
Chwilowe przepi臋cie przed stresem (0.1 sec) | 1,227 x Ur |
Chwilowe przepi臋cie przed stresem (1 sec) | 1,166 x Ur |
Chwilowe przepi臋cie przed stresem (10 sec) | 1,109 x Ur |
Chwilowe przepi臋cie przed stresem (100 sec) | 1,050 x Ur |
Chwilowe przepi臋cie przed stresem (1000 sec) | 0,991 x Ur |
Chwilowe przepi臋cie po stresem (0.1 sec) | 1,175 x Ur |
Chwilowe przepi臋cie po stresem (1 sec) | 1,103 x Ur |
Chwilowe przepi臋cie po stresem (10 sec) | 1,047 x Ur |
Chwilowe przepi臋cie po stresem (100 sec) | 0,985 x Ur |
Chwilowe przepi臋cie po stresem (1000 sec) | 0,929 x Ur |
Chwilowe przepi臋cie (powi膮zany standard) | IEC 60099-4 |
Zakres dostawy | Zestaw 3 ogranicznik贸w przepi臋膰, Osprz臋t monta偶owy, Instrukcja monta偶owa | ||
---|---|---|---|
Okres przydatno艣ci - dodatkowy opis | Nieograniczony czas przechowywania | ||
Kraj pochodzenia | Deutschland | ||
Numer taryfy celnej | 85479000 | ||
EAN/GTIN | 4010311193212 | ||
Rodzaj opakowania | Sztuka | Karton | Paleta EW |
Ilo艣膰 tre艣ci | 1 | 1 | 24 |
Jednostka opakowania | Sztuka | Sztuka | Sztuka |
D艂ugo艣膰 (mm) | 470 | 470 | 1200 |
Szeroko艣膰 (mm) | 260 | 260 | 800 |
Wysoko艣膰 (mm) | 185 | 185 | 1130 |
Waga netto (kg) | 16,607 | 16,607 | 398,568 |
Waga brutto (kg) | 16,607 | 16,607 | 416,768 |
