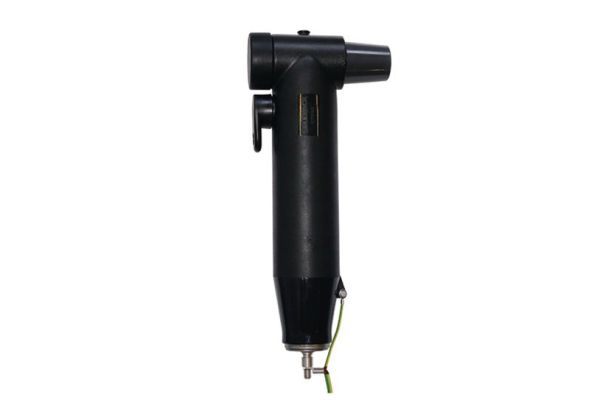

CTKSA 18 kV
Ogranicznik przepięć konektorowy
klasy DH, do głowic typu CTS
Nr kat.
423853
Rodzina wyrobów | CTKSA |
---|---|
Główna nazwa rodziny | Ogranicznik przepięć konektorowy |
Dodatkowa nazwa rodziny | klasy DH, do głowic typu CTS |
Długi opis rodziny | Ekranowane ograniczniki przepięć Cellplux CTKSA klasy DH są zaprojektowane do ochrony hermetycznych urządzeń średniego napięcia. Ograniczniki przepięć dla głowic konektorowych CTKSA zostały zaprojektowane do montażu na ekranowanych, skręcanych głowicach konektorowych Cellpack i odpowiadają międzynarodowym normom IEC 60099-4 i IEC 60071. |
Właściwości | Z pojemnościowym punktem kontrolnym do kontroli napięcia, Testowany jednostkowo, Odporna na dotyk dzięki powłoce przewodzącej wykonanej z przewodzącego EPDM, Szybki, prosty i bezpieczny montaż |
Zastosowanie | Wnętrze, Napowietrzny |
Znamionowy prąd rozładowania, In [kA] | 10 kA |
---|---|
Impuls wysokoprądowy 4/10 µs [kA] | 100 kA |
Znamionowy prąd zwarciowy [kA] | 20 kA |
Współczynnik powtarzalnego transferu ładunku, Qrs [C] | 0,5 C |
Wartość współczynnika przenikania ładunku cieplnego, Qth [C] | 1,1 C |
Napięcie znamionowe, Ur | 22,5 kV |
Maksymalne ciągłe napięcie robocze, Uc | 18,3 kV |
Napięcie resztkowe (IEC 60099-4) Prąd udarowy piorunowy (1/T, T < 20 μs) | 63,8 kV |
Napięcie resztkowe (IEC 60099-4) Prąd udarowy piorunowy 8/20 [kV] 5 kA | 55,7 kV |
Napięcie resztkowe (IEC 60099-4) Prąd udarowy piorunowy 8/20 [kV] 10 kA | 60,5 kV |
Napięcie resztkowe (IEC 60099-4) Prąd udarowy piorunowy 8/20 [kV] 20 kA | 66 kV |
Długość L | 290 m |
Szerokość B | 80 mm |
Wysokość H | 380 mm |
Chwilowe przepięcie przed stresem (0.1 sec) | 1,227 x Ur |
Chwilowe przepięcie przed stresem (1 sec) | 1,166 x Ur |
Chwilowe przepięcie przed stresem (10 sec) | 1,109 x Ur |
Chwilowe przepięcie przed stresem (100 sec) | 1,050 x Ur |
Chwilowe przepięcie przed stresem (1000 sec) | 0,991 x Ur |
Chwilowe przepięcie po stresem (0.1 sec) | 1,175 x Ur |
Chwilowe przepięcie po stresem (1 sec) | 1,103 x Ur |
Chwilowe przepięcie po stresem (10 sec) | 1,047 x Ur |
Chwilowe przepięcie po stresem (100 sec) | 0,985 x Ur |
Chwilowe przepięcie po stresem (1000 sec) | 0,929 x Ur |
Chwilowe przepięcie (powiązany standard) | IEC 60099-4 |
Zakres dostawy | Zestaw 3 ograniczników przepięć, Osprzęt montażowy, Instrukcja montażowa | ||
---|---|---|---|
Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
Kraj pochodzenia | Deutschland | ||
Numer taryfy celnej | 85479000 | ||
EAN/GTIN | 4010311193199 | ||
Rodzaj opakowania | Sztuka | Karton | Paleta EW |
Ilość treści | 1 | 1 | 24 |
Jednostka opakowania | Sztuka | Sztuka | Sztuka |
Długość (mm) | 470 | 470 | 1200 |
Szerokość (mm) | 260 | 260 | 800 |
Wysokość (mm) | 185 | 185 | 1130 |
Waga netto (kg) | 15,407 | 15,407 | 369,768 |
Waga brutto (kg) | 15,407 | 15,407 | 387,968 |
