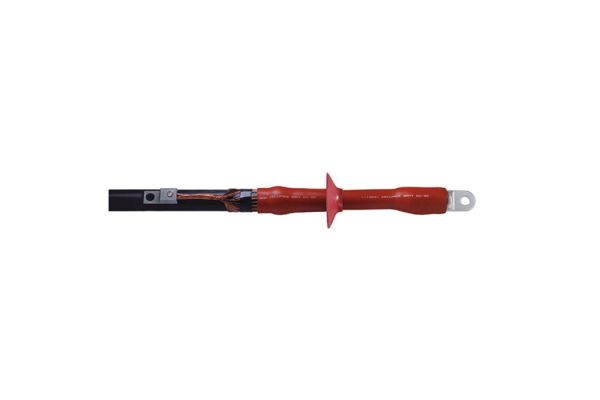

CHESK-I 24kV 400-630
Głowica 1-żyłowa wnętrzowa
z końcówkami śrubowymi do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
364848
| Rodzina wyrobów | CHESK-I |
|---|---|
| Główna nazwa rodziny | Głowica 1-żyłowa wnętrzowa |
| Dodatkowa nazwa rodziny | z końcówkami śrubowymi do kabli 1-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Głowice hybrydowe CHESK-I nadają się do wszystkich 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) i rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy). Ze śrubowymi końcówkami kablowymi do przewodu głównego i ekranu z drutu miedzianego. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły. |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym do wszystkich warunków zastosowania dzięki trwale elastycznym silikonowym elementom sterującym polem, Kombinacja komponentów nasuwanych i termokurczliwych, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 310 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 27,3 mm |
| Ilość kloszy na fazę | 1 Sztuka |
| Średnica klosza | 115 mm |
| Przekrój nominalny 24 kV min | 400 mm² |
| Przekrój nominalny 24 kV max | 630 mm² |
| Zakres dostawy | Odporna na prądy powierzchniowe rura termokurczliwa, Silikonowe elementy sterujące polem, Ekrany silikonowe, Końcówki kablowe śrubowe, 1 Zestaw do 3 faz, Taśma uszczelniająca, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85469090 | ||
| EAN/GTIN | 4010311177397 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 84 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 385 | 385 | 1200 |
| Szerokość (mm) | 190 | 190 | 800 |
| Wysokość (mm) | 134 | 134 | 1130 |
| Waga netto (kg) | 3,165 | 3,165 | 265,86 |
| Waga brutto (kg) | 3,165 | 3,165 | 284,06 |
