Y 1 GG

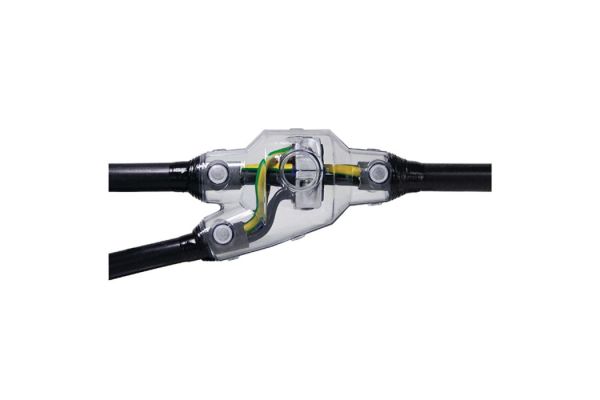

Mufa żywiczna rozgałęźna
do kabli i przewodów o izolacji wytłacznej
Nr kat.
353814
| Rodzina wyrobów | Y...GG |
|---|---|
| Główna nazwa rodziny | Mufa żywiczna rozgałęźna |
| Dodatkowa nazwa rodziny | do kabli i przewodów o izolacji wytłacznej |
| Długi opis rodziny | Uniwersalne zastosowanie do odgałęziania kabli i przewodów z izolacją z PVC, PE, VPE i EPR (np. N(A)YY, NYM, TT) z przewodem koncentrycznym i bez, jak również kabli o izolacji papierowej. Z odporna na hydrolizę żywica PUR GG. Nadaje się do zacisków rozgałęźnych na przewodach miedzianych i aluminiowych. |
| Akcesoria uzupełniające | Złączka rozgałęźna HE 1/70/150 (patrz Technologia łączenia), Zacisk rozgałęziający AK (patrz Technologia łączenia), Środek czyszczący UNIVERSAL CLEANER 121 (patrz Akcesoria), Zacisk rozgałęziający KP (patrz Technologia łączenia), Zacisk rozgałęziający FK (patrz Technologia łączenia) |
| Właściwości | Kompaktowe wymiary, Wysokiej jakości przezroczysta, odporna na uderzenia forma plastikowa, Odporny na działanie chemikaliów, Stabilizacja przed promieniami UV, Odporny na berylowce, Wodoszczelny wzdłużnie i poprzecznie, Wysoka wartość izolacji elektrycznej, Wysoka wytrzymałość mechaniczna, Gotowy do natychmiastowego działania, Szybki, prosty i bezpieczny montaż, Duży otwór wlewowy do łatwego zalewania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Standardy testowe | EN 50393 |
| Długość L | 240 mm |
| Szerokość B | 110 mm |
| Wysokość H | 70 mm |
| Średnica D | 60 mm |
| Średnica kabla główny kabla max | 22 mm |
| Średnica kabla odgałęziony kabla max | 22 mm |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 3x max | 10 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 3x max | 10 mm² |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 10 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 10 mm² |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 5x max | 10 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 5x max | 10 mm² |
| Przekrój nominalny Główny kabla kabli o izolacji wytłacznej i żyle koncentrycznej na przewodów 3x max | 10 mm² |
| Zakres dostawy | Lejek do napełniania i odpowietrzania, Odporna na hydrolizę żywica PUR GG, Praktyczna dwukomorowa torba zawierająca odpowiednią ilość gotową do mieszania, Przezroczysta plastikowa forma, Taśma izolacyjna PVC, Rękawice ochronne, Korek zamykający, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności do użycia | 24 Miesiące | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39095090 | ||
| EAN/GTIN | 4010311171128 | ||
| Rodzaj opakowania | Sztuka | Skrzynka | Paleta EW |
| Ilość treści | 1 | 1 | 198 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 238 | 238 | 1200 |
| Szerokość (mm) | 192 | 192 | 800 |
| Wysokość (mm) | 87 | 87 | 1130 |
| Waga netto (kg) | 0,948 | 0,948 | 187,704 |
| Waga brutto (kg) | 0,948 | 0,948 | 205,904 |
