M 4 GG

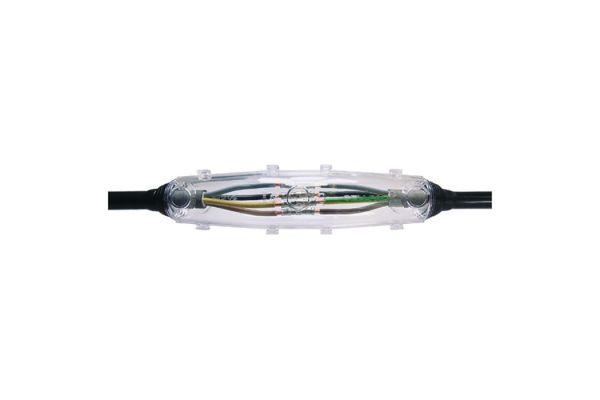

Mufa żywiczna przelotowa
do kabli i przewodów o izolacji wytłacznej, sterujących, sygnałowych
Nr kat.
353741
| Rodzina wyrobów | M...GG |
|---|---|
| Główna nazwa rodziny | Mufa żywiczna przelotowa |
| Dodatkowa nazwa rodziny | do kabli i przewodów o izolacji wytłacznej, sterujących, sygnałowych |
| Długi opis rodziny | Uniwersalne zastosowanie do łączenia kabli o izolacji wytłaczanej w izolacji z PVC, PE, VPE i EPR (np. N(A)YY, NYM, TT). Z odporna na hydrolizę żywica PUR GG. Nadaje się do złączek kablowych prasowanych i śrubowych na przewodach miedzianych i aluminiowych. |
| Uwaga | Zestaw do przedłużania ciągłości opancerzenia do kabli z opancerzeniem po uzgodnieniu. |
| Akcesoria uzupełniające | Środek czyszczący UNIVERSAL CLEANER 121 (patrz Akcesoria), Przewód łaczący ekrany spojone z powłoką kabla SVL (patrz Akcesoria), Złączki (patrz Technologia łączenia) |
| Właściwości | Kompaktowe wymiary, Strona połączenia widoczna przed zalewaniem, Wysokiej jakości przezroczysta, odporna na uderzenia forma plastikowa, Odporny na działanie chemikaliów, Stabilizacja przed promieniami UV, Odporny na berylowce, Wodoszczelny wzdłużnie i poprzecznie, Wysoka wartość izolacji elektrycznej, Wysoka wytrzymałość mechaniczna, Gotowy do natychmiastowego działania, Szybki, prosty i bezpieczny montaż |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Standardy testowe | EN 50393 |
| Długość L | 430 mm |
| Wysokość H | 98 mm |
| Średnica D | 90 mm |
| Przekrój nominalny kabla o izolacji wytłaczanej nieopancerzony na przewodów 1x max | 500 mm² |
| Przekrój nominalny kabla o izolacji wytłaczanej nieopancerzony na przewodów 3x max | 120 mm² |
| Przekrój nominalny kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 95 mm² |
| Przekrój nominalny kabla o izolacji wytłaczanej nieopancerzony na przewodów 5x max | 70 mm² |
| Średnica kabla max | 52 mm |
| Przekrój nominalny kabli o izolacji wytłacznej i żyle koncentrycznej na przewodów 3x max | 95 mm² |
| Przekrój nominalny kabli o izolacji wytłacznej i żyle koncentrycznej na przewodów 4x max | 70 mm² |
| Przekrój nominalny kabla o izolacji wytłaczanej pancerzony na przewodów mm² 3x | 95 mm² |
| Przekrój nominalny kabla o izolacji wytłaczanej pancerzony na przewodów 4x min | 50 mm² |
| Przekrój nominalny kabla o izolacji wytłaczanej pancerzony na przewodów 4x max | 95 mm² |
| Zakres dostawy | Lejek do napełniania i odpowietrzania, Odporna na hydrolizę żywica PUR GG, Praktyczna dwukomorowa torba zawierająca odpowiednią ilość gotową do mieszania, Przezroczysta plastikowa forma, Taśma izolacyjna PVC, Rękawice ochronne, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności do użycia | 24 Miesiące | ||
| Temperatura magazynowania min. | 15 °C | ||
| Temperatura magazynowania max. | 35 °C | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39095090 | ||
| EAN/GTIN | 4010311171067 | ||
| Rodzaj opakowania | Sztuka | Skrzynka | Paleta EUR |
| Ilość treści | 1 | 1 | 30 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 488 | 488 | 1200 |
| Szerokość (mm) | 248 | 248 | 800 |
| Wysokość (mm) | 195 | 195 | 1130 |
| Waga netto (kg) | 3,537 | 3,537 | 106,11 |
| Waga brutto (kg) | 3,537 | 3,537 | 135,11 |
