CHM 24kV 400-630 V

Mufa przelotowa 1-żyłowa
ze złączką śrubową do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
347954
Wniosek
Dodaj do listy życzeń

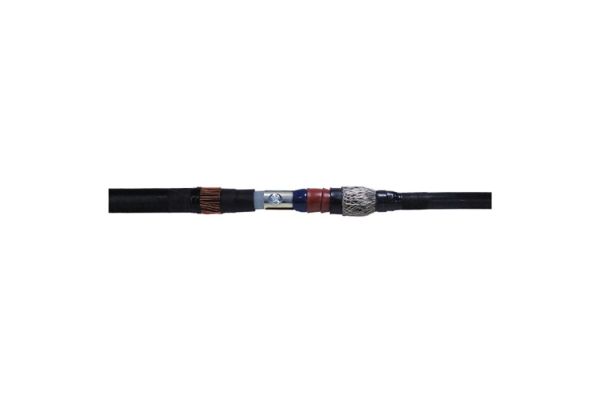

main product photo
Więcej informacji
Rodzina wyrobów CHM...V
Rodzina wyrobów CHM...V
Główna nazwa rodziny Mufa przelotowa 1-żyłowa
Dodatkowa nazwa rodziny ze złączką śrubową do kabli 1-żyłowych o izolacji wytłaczanej
Długi opis rodziny Hybrydowe mufy przelotowe CHM…V nadają się do 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR). Umożliwiają łączenie kabli o różnych przekrojach i materiałach żył również przy różnej konstrukcji pod względem powłoki przewodzącej (pokryte grafitem, ściągane lub zdzierane) i rodzaju ekranu na izolacji (ekran z drutu miedzianego lub taśmowy). Ze złączką śrubową.
Uwaga Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły.
Właściwości Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Zarówno do przewodów miedzianych, jak i aluminiowych, Do wszystkich kabli z drutem miedzianym lub ekranem taśmowym, Duży zakres przekrojów przewodów i kabli, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania, Szeroki zakres zastosowań dzięki zintegrowanej złączce śrubowej
Zastosowanie Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe
Więcej informacji
Poziomy napięć U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV
Normy i certyfikaty CENELEC HD 629.1
Długość L 750 mm
Diameter over core insulation after removal of the outer conductive layer min 32,7 mm
Nominal cross section 12 kV min 630 mm²
Nominal cross section 12 kV max 630 mm²
Nominal cross section 17,5 kV min 500 mm²
Nominal cross section 17,5 kV max 630 mm²
Nominal cross section 24 kV min 400 mm²
Nominal cross section 24 kV max 630 mm²
Więcej informacji
Zakres dostawy Grubościenne termokurczliwe rury izolacyjne, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Silikonowe elementy sterujące polem, Rękaw miedziany pleciony, Zaciski sprężynowe, Złączka śrubowa, Sterująca polem elektrycznym niebieska taśma wypełniająca, Osprzęt montażowy, Instrukcja montażowa
Okres przydatności - dodatkowy opis Nieograniczony czas przechowywania
Kraj pochodzenia Deutschland
Numer taryfy celnej 39269097
EAN/GTIN 4010311169064
Alternatywna ilość 1 1 1
Alternatywna jednostka opakowania Sztuka Karton Paleta EUR
Ilość podstawowa 1 1 12
Podstawowa jednostka opakowania Sztuka Sztuka Sztuka
Długość (mm) 873 873 1200
Szerokość (mm) 380 380 800
Wysokość (mm) 175 175 1130
Waga netto (kg) 3,713 3,713 44,556
Waga brutto (kg) 3,713 3,683 73,196
