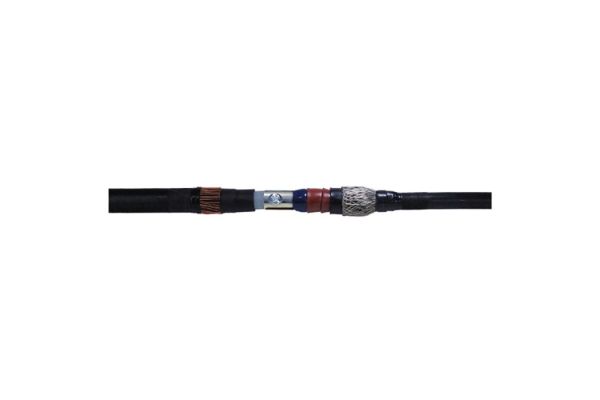

CHM 36kV 630-1000 V
Mufa przelotowa 1-żyłowa
ze złączką śrubową do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
347118
| Rodzina wyrobów | CHM...V |
|---|---|
| Główna nazwa rodziny | Mufa przelotowa 1-żyłowa |
| Dodatkowa nazwa rodziny | ze złączką śrubową do kabli 1-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHM…V nadają się do 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR). Umożliwiają łączenie kabli o różnych przekrojach i materiałach żył również przy różnej konstrukcji pod względem powłoki przewodzącej (pokryte grafitem, ściągane lub zdzierane) i rodzaju ekranu na izolacji (ekran z drutu miedzianego lub taśmowy). Ze złączką śrubową. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły. |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Zarówno do przewodów miedzianych, jak i aluminiowych, Do wszystkich kabli z drutem miedzianym lub ekranem taśmowym, Duży zakres przekrojów przewodów i kabli, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania, Szeroki zakres zastosowań dzięki zintegrowanej złączce śrubowej |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 750 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 38,5 mm |
| Przekrój nominalny 36 kV min | 630 mm² |
| Przekrój nominalny 36 kV max | 1000 mm² |
| Zakres dostawy | Grubościenne termokurczliwe rury izolacyjne, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Silikonowe elementy sterujące polem, Rękaw miedziany pleciony, Zaciski sprężynowe, Złączka śrubowa, Sterująca polem elektrycznym niebieska taśma wypełniająca, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311168777 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EUR |
| Ilość treści | 1 | 1 | 12 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 870 | 870 | 1200 |
| Szerokość (mm) | 382 | 382 | 800 |
| Wysokość (mm) | 192 | 192 | 1130 |
| Waga netto (kg) | 5,097 | 5,097 | 61,164 |
| Waga brutto (kg) | 5,097 | 5,097 | 90,164 |
