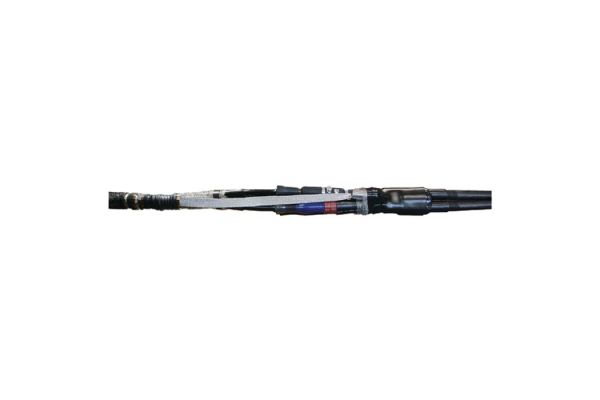

CHMP(H)SV3-1 24kV 95-240
Mufa przejściowa
ze złączkami z kabli 3-żyłowych typu H na 1-żyłowe wytłaczane
Nr kat.
336551
| Rodzina wyrobów | CHMP(H)SV3-1 |
|---|---|
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | ze złączkami z kabli 3-żyłowych typu H na 1-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMP(H)SV3-1 do przejść na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się od kabli H do 24 kV. Ze złączkami śrubowymi. |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Standardy testowe | DIN VDE 0278-629-2 |
| Długość L | 1100 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 19,9 mm |
| Przekrój nominalny 24 kV min | 95 mm² |
| Przekrój nominalny 24 kV max | 240 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Innowacyjna złączka śrubowa z tuleją przewodzącą, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311165219 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 12 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 873 | 873 | 1200 |
| Szerokość (mm) | 395 | 395 | 800 |
| Wysokość (mm) | 197 | 197 | 1130 |
| Waga netto (kg) | 6,893 | 6,893 | 82,716 |
| Waga brutto (kg) | 6,893 | 6,893 | 100,916 |
