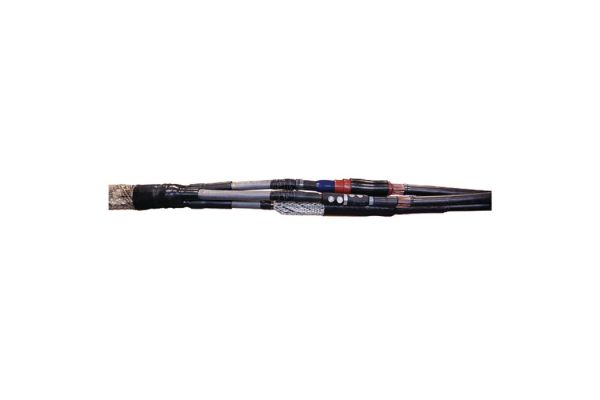

CHMP(3Pb)SV3-1 24kV 95-240
Mufa przejściowa
ze złączkami z kabli 3-żyłowych typu 3Pb na 1-żyłowe wytłaczane
Nr kat.
336263
| Rodzina wyrobów | CHMP(3Pb)SV3-1 |
|---|---|
| Rodzina wyrobów | CHMP(3Pb)SV3-1 |
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | ze złączkami z kabli 3-żyłowych typu 3Pb na 1-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przejściowe CHMP(3Pb)SV3-1 do przejścia na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się do wszystkich potrójnych kabli obołowionych do 24 kV. Ze złączkami śrubowymi. |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Normy i certyfikaty | DIN VDE 0278-629-2 |
| Długość L | 1000 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Nominal cross section 24 kV min | 95 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Innowacyjna złączka śrubowa z tuleją przewodzącą, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311165165 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EW |
| Ilość podstawowa | 1 | 1 | 12 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 868 | 868 | 1200 |
| Szerokość (mm) | 384 | 384 | 800 |
| Wysokość (mm) | 187 | 187 | 1130 |
| Waga netto (kg) | 5,953 | 5,953 | 71,436 |
| Waga brutto (kg) | 5,953 | 5,953 | 89,636 |
