P 7 GG

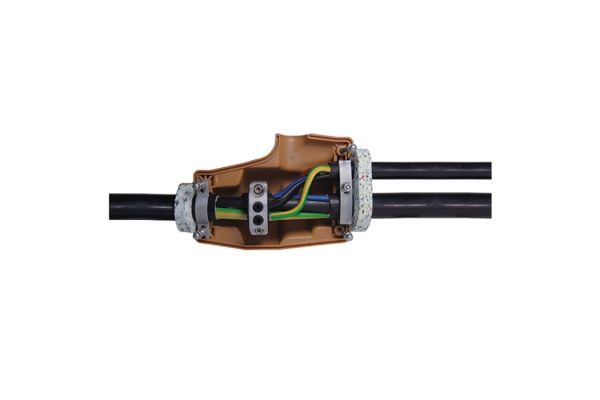

Mufa żywiczna rozgałęźna
do kabli o izolacji wytłacznej i papierowej, odporna na rozciąganie
Nr kat.
329588
| Rodzina wyrobów | P...GG |
|---|---|
| Główna nazwa rodziny | Mufa żywiczna rozgałęźna |
| Dodatkowa nazwa rodziny | do kabli o izolacji wytłacznej i papierowej, odporna na rozciąganie |
| Długi opis rodziny | Uniwersalne zastosowanie do odgałęziania kabli z izolacją z PVC, PE, VPE i papieru (np. N(A)YY, N(A)KBA, GN-CLN, TT) z przewodem koncentrycznym i bez, jak również kabli z izolacją papierową. Z odporna na hydrolizę żywica PUR GG. Nadaje się do złączek rozgałęźnych na przewodach miedzianych i aluminiowych. |
| Akcesoria uzupełniające | Dla rozmiaru 2…4 zacisk rozgałęziający KP (patrz Technologia łączenia), Dla rozmiaru 5…7 złączka rozgałęźna HE 1/70/150 (patrz Technologia łączenia), Środek czyszczący UNIVERSAL CLEANER 121 (patrz Akcesoria) |
| Właściwości | Kompaktowa konstrukcja, Zintegrowana linka nośna, Wysokiej jakości brązowa, odporna na uderzenia forma plastikowa, Odporny na działanie chemikaliów, Stabilizacja przed promieniami UV, Odporny na berylowce, Wodoszczelny wzdłużnie i poprzecznie, Wysoka wartość izolacji elektrycznej, Wysoka wytrzymałość mechaniczna, Gotowy do natychmiastowego działania, Szybki, prosty i bezpieczny montaż, Duży otwór wlewowy do łatwego zalewania, Zintegrowana linka nośna |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Standardy testowe | EN 50393 |
| Długość L | 442 mm |
| Wysokość H | 245 mm |
| Średnica D | 150 mm |
| Średnica kabla główny kabla min | 40 mm |
| Średnica kabla główny kabla max | 59 mm |
| Średnica kabla odgałęziony kabla min | 40 mm |
| Średnica kabla odgałęziony kabla max | 59 mm |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x min | 120 mm² |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 185 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x min | 120 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 150 mm² |
| Zakres dostawy | Uszczelki, Odporna na hydrolizę żywica PUR GG, Praktyczna dwukomorowa torba zawierająca odpowiednią ilość gotową do mieszania, Forma plastikowa ze zintegrowaną linką nośną, śruby z łbem sześciokątnym i nakrętkami, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności do użycia | 24 Miesiące | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39095090 | ||
| EAN/GTIN | 4010311162720 | ||
| Rodzaj opakowania | Sztuka | Skrzynka | Paleta EUR |
| Ilość treści | 1 | 1 | 12 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 859 | 859 | 1200 |
| Szerokość (mm) | 255 | 255 | 800 |
| Wysokość (mm) | 227 | 227 | 1130 |
| Waga netto (kg) | 9,367 | 9,367 | 112,404 |
| Waga brutto (kg) | 9,367 | 9,367 | 141,404 |
