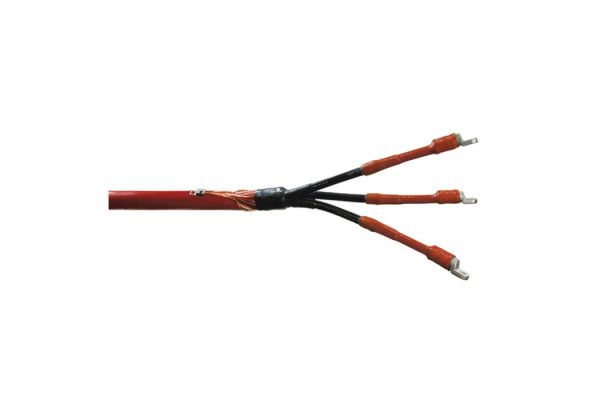

CHESK-3I(A) 24kV 240-400
Głowica 3-żyłowa wnętrzowa
z końcówkami śrubowymi do kabli 3-żyłowych o izolacji wytłaczanej
Nr kat.
309808
| Rodzina wyrobów | CHESK-3I(A) |
|---|---|
| Rodzina wyrobów | CHESK-3I(A) |
| Główna nazwa rodziny | Głowica 3-żyłowa wnętrzowa |
| Dodatkowa nazwa rodziny | z końcówkami śrubowymi do kabli 3-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Głowice hybrydowe CHESK-3I(A) nadają się do wszystkich 3-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) i rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy). Ze śrubowymi końcówkami kablowymi. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły. |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym do wszystkich warunków zastosowania dzięki trwale elastycznym silikonowym elementom sterującym polem, Kombinacja komponentów nasuwanych i termokurczliwych, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Normy i certyfikaty | CENELEC HD 629.1 |
| Długość L | 600 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 27,3 mm |
| Number of sheds per phase | 1 Sztuka |
| Diameter shed | 115 mm |
| Nominal cross section 17,5 kV min | 240 mm² |
| Nominal cross section 17,5 kV max | 400 mm² |
| Nominal cross section 24 kV min | 240 mm² |
| Nominal cross section 24 kV max | 400 mm² |
| Zakres dostawy | Palczatka, Odporna na prądy powierzchniowe rura termokurczliwa, Rura termokurczliwa średniościenna, Silikonowe elementy sterujące polem, Ekrany silikonowe, Drut wiązałkowy, Taśma uszczelniająca, Osprzęt montażowy, Końcówki kablowe śrubowe, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85469090 | ||
| EAN/GTIN | 4010311162645 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EW |
| Ilość podstawowa | 1 | 1 | 84 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 435 | 435 | 1200 |
| Szerokość (mm) | 175 | 175 | 800 |
| Wysokość (mm) | 175 | 175 | 1130 |
| Waga netto (kg) | 2,766 | 2,766 | 232,344 |
| Waga brutto (kg) | 2,766 | 2,766 | 250,544 |
