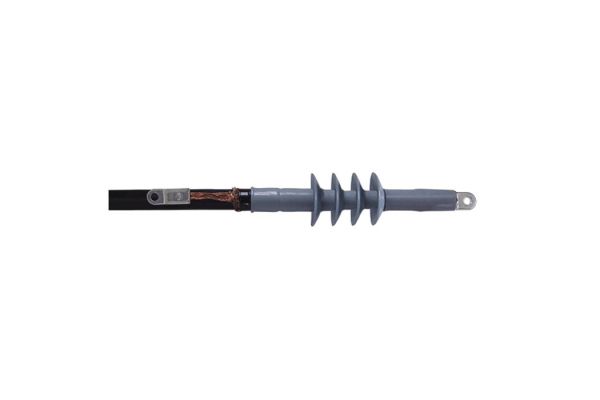

CAESK-F 24kV 70-150
Głowica 1-żyłowa napowietrzna nasuwana
z końcówkami śrubowymi do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
289906
| Rodzina wyrobów | CAESK-F |
|---|---|
| Główna nazwa rodziny | Głowica 1-żyłowa napowietrzna nasuwana |
| Dodatkowa nazwa rodziny | z końcówkami śrubowymi do kabli 1-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Głowice Contrax CAESK-F nadają się do wszystkich 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) i rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy). Ze śrubowymi końcówkami kablowymi. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły. |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia) |
| Właściwości | Szybki, prosty i bezpieczny montaż dzięki silikonowym komponentom nasuwanym, Duży zakres przekrojów, Gotowy do natychmiastowego działania |
| Zastosowanie | Napowietrzny |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 360 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 19,9 mm |
| Ilość kloszy na fazę | 4 Sztuka |
| Średnica klosza | 90 mm |
| Przekrój nominalny 24 kV min | 70 mm² |
| Przekrój nominalny 24 kV max | 150 mm² |
| Zakres dostawy | 3 x 1 Częściowa elastyczna głowica silikonowa ze zintegrowanym sterowaniem polem, Rura silikonowa, Końcówki kablowe śrubowe do przewodu głównego, Taśma uszczelniająca, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85469090 | ||
| EAN/GTIN | 4010311149172 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 36 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 424 | 424 | 1200 |
| Szerokość (mm) | 264 | 264 | 800 |
| Wysokość (mm) | 155 | 155 | 1130 |
| Waga netto (kg) | 1,651 | 1,651 | 59,436 |
| Waga brutto (kg) | 1,651 | 1,651 | 77,636 |
