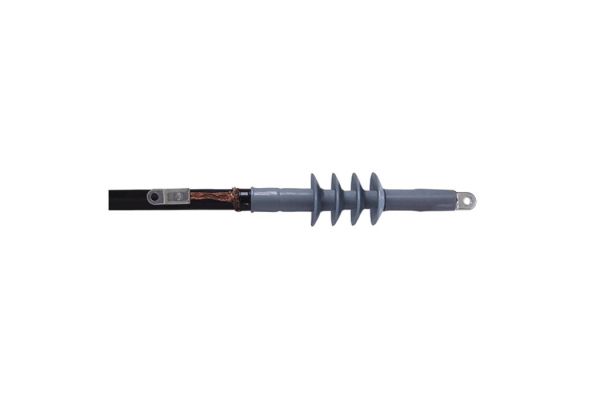

CAESK-F 17kV 150-240
Głowica 1-żyłowa napowietrzna nasuwana
z końcówkami śrubowymi do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
289902
| Rodzina wyrobów | CAESK-F |
|---|---|
| Rodzina wyrobów | CAESK-F |
| Główna nazwa rodziny | Głowica 1-żyłowa napowietrzna nasuwana |
| Dodatkowa nazwa rodziny | z końcówkami śrubowymi do kabli 1-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Głowice Contrax CAESK-F nadają się do wszystkich 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) i rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy). Ze śrubowymi końcówkami kablowymi. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły. |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia) |
| Właściwości | Szybki, prosty i bezpieczny montaż dzięki silikonowym komponentom nasuwanym, Duży zakres przekrojów, Gotowy do natychmiastowego działania |
| Zastosowanie | Napowietrzny |
| Poziomy napięć | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Normy i certyfikaty | CENELEC HD 629.1 |
| Długość L | 390 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Number of sheds per phase | 4 Sztuka |
| Diameter shed | 97 mm |
| Nominal cross section 17,5 kV min | 150 mm² |
| Nominal cross section 17,5 kV max | 240 mm² |
| Zakres dostawy | 3 x 1 Częściowa elastyczna głowica silikonowa ze zintegrowanym sterowaniem polem, Rura silikonowa, Końcówki kablowe śrubowe do przewodu głównego, Taśma uszczelniająca, Osprzęt montażowy, Instrukcja montażowa | |
|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | |
| Kraj pochodzenia | Deutschland | |
| Numer taryfy celnej | 85469090 | |
| EAN/GTIN | 4010311149134 | |
| Alternatywna ilość | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton |
| Ilość podstawowa | 1 | 1 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka |
| Długość (mm) | 420 | 420 |
| Szerokość (mm) | 250 | 250 |
| Wysokość (mm) | 140 | 140 |
| Waga netto (kg) | 1,851 | 1,851 |
| Waga brutto (kg) | 1,851 | 1,851 |
