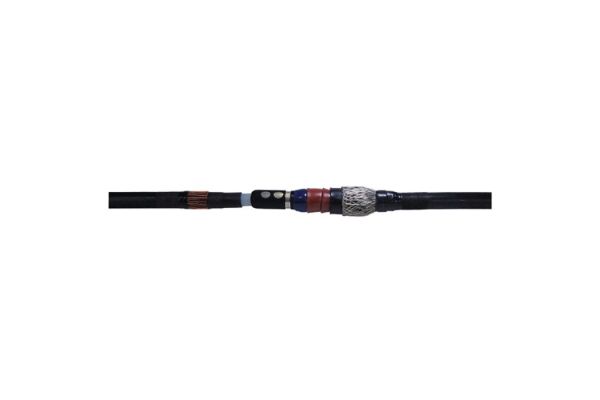

CHMSV 17kV 70-150
Mufa przelotowa 1-żyłowa
ze złączką śrubową do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
258136
| Rodzina wyrobów | CHMSV |
|---|---|
| Główna nazwa rodziny | Mufa przelotowa 1-żyłowa |
| Dodatkowa nazwa rodziny | ze złączką śrubową do kabli 1-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMSV nadają się do opancerzonych 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) bez zewnętrznej powłoki przewodzącej. Umożliwiają łączenie kabli o różnych przekrojach i materiałach żył również przy różnej konstrukcji pod względem powłoki przewodzącej (pokryte grafitem, ściągane lub zdzierane) i rodzaju ekranu na izolacji (ekran z drutu miedzianego lub taśmowy). Ze złączką śrubową. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły., Mufy przelotowe o większych przekrojach po uzgodnieniu. |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Zarówno do przewodów miedzianych, jak i aluminiowych, Do wszystkich kabli z drutem miedzianym lub ekranem taśmowym, Duży zakres przekrojów przewodów i kabli, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania, Szeroki zakres zastosowań dzięki zintegrowanej złączce śrubowej |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 600 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 18 mm |
| Przekrój nominalny 17,5 kV min | 70 mm² |
| Przekrój nominalny 17,5 kV max | 150 mm² |
| Zakres dostawy | Grubościenne termokurczliwe rury izolacyjne, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Silikonowe elementy sterujące polem, Rękaw miedziany pleciony, Zaciski sprężynowe, Innowacyjna złączka śrubowa z tuleją przewodzącą, Sterująca polem elektrycznym niebieska taśma wypełniająca, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311139715 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 42 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 730 | 730 | 1200 |
| Szerokość (mm) | 165 | 165 | 800 |
| Wysokość (mm) | 157 | 157 | 1130 |
| Waga netto (kg) | 1,213 | 1,213 | 50,946 |
| Waga brutto (kg) | 1,213 | 1,213 | 69,146 |
