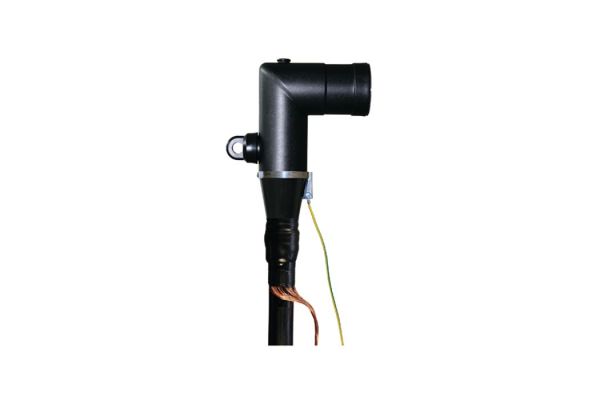

CWS 400A 24kV 25-70 EGA
Głowica konektorowa kątowa
do kabli 1-żyłowych o izolacji wytłaczanej, interfejs typu B
Nr kat.
250720
| Rodzina wyrobów | CWS 400A |
|---|---|
| Główna nazwa rodziny | Głowica konektorowa kątowa |
| Dodatkowa nazwa rodziny | do kabli 1-żyłowych o izolacji wytłaczanej, interfejs typu B |
| Długi opis rodziny | Kątowe głowice konektorowe Cellplux CWS nadają się do podłączania wszystkich kabli jednożyłowych o izolacji wytłaczanej (VPE, (H)EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) oraz rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy) do rozdzielnic i transformatorów o maksymalnym napięciu sieciowym do 36 kV ze złączkami urządzeń do systemów z gwintem zewnętrznym stożkowym typu B zgodnie z normą EN 50180 i EN 50181. |
| Uwaga | Złączki kablowe do innych przekrojów i przewodów klasy 5 po uzgodnieniu |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia) |
| Właściwości | Z pojemnościowym punktem kontrolnym do kontroli napięcia, Nadaje się do różnych czujników napięcia stożkowego, Kontrola jednostki (kontrola AC, test częściowego rozładowania, kontrola X-ray), Odporna na dotyk dzięki powłoce przewodzącej wykonanej z przewodzącego EPDM, Badanie uszkodzenia powłoki kabla w stanie podłączonym, Zarówno do przewodów miedzianych, jak i aluminiowych, Szybki, prosty i bezpieczny montaż, Szeroki zakres zastosowań dzięki końcówce kablowej śrubowej |
| Zastosowanie | Wnętrze, Napowietrzny |
| Poziomy napięć | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 215 mm |
| Szerokość B | 107 mm |
| Wysokość H | 250 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 14,7 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej max | 23,4 mm |
| Przekrój nominalny 12 kV min | 50 mm² |
| Przekrój nominalny 12 kV max | 95 mm² |
| Przekrój nominalny 17,5 kV min | 25 mm² |
| Przekrój nominalny 17,5 kV max | 95 mm² |
| Przekrój nominalny 24 kV min | 25 mm² |
| Przekrój nominalny 24 kV max | 70 mm² |
| Zakres dostawy | Zestaw 3 złączek kablowych, Silikonowe elementy sterujące polem, Zestaw uziemiający, Końcówki kablowe śrubowe do przewodu głównego, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Temperatura magazynowania min. | 0 °C | ||
| Temperatura magazynowania max. | 50 °C | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85479000 | ||
| EAN/GTIN | 4010311134093 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 32 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 379 | 379 | 1200 |
| Szerokość (mm) | 289 | 289 | 800 |
| Wysokość (mm) | 235 | 235 | 1130 |
| Waga netto (kg) | 6,436 | 6,436 | 205,952 |
| Waga brutto (kg) | 6,436 | 6,436 | 224,152 |
