CWS 400A 36kV 150-240 EGA

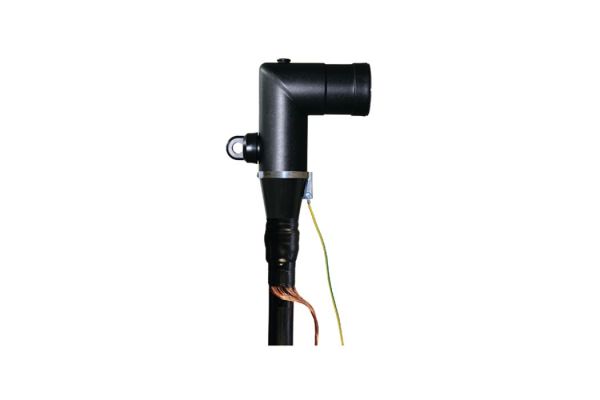

Głowica konektorowa kątowa
do kabli 1-żyłowych o izolacji wytłaczanej, interfejs typu B
Nr kat.
247102
| Rodzina wyrobów | CWS 400A |
|---|---|
| Rodzina wyrobów | CWS 400A |
| Główna nazwa rodziny | Głowica konektorowa kątowa |
| Dodatkowa nazwa rodziny | do kabli 1-żyłowych o izolacji wytłaczanej, interfejs typu B |
| Długi opis rodziny | Kątowe głowice konektorowe Cellplux CWS nadają się do podłączania wszystkich kabli jednożyłowych o izolacji wytłaczanej (VPE, (H)EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) oraz rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy) do rozdzielnic i transformatorów o maksymalnym napięciu sieciowym do 36 kV ze złączkami urządzeń do systemów z gwintem zewnętrznym stożkowym typu B zgodnie z normą EN 50180 i EN 50181. |
| Uwaga | Złączki kablowe do innych przekrojów i przewodów klasy 5 po uzgodnieniu |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia) |
| Właściwości | Z pojemnościowym punktem kontrolnym do kontroli napięcia, Nadaje się do różnych czujników napięcia stożkowego, Kontrola jednostki (kontrola AC, test częściowego rozładowania, kontrola X-ray), Odporna na dotyk dzięki powłoce przewodzącej wykonanej z przewodzącego EPDM, Badanie uszkodzenia powłoki kabla w stanie podłączonym, Zarówno do przewodów miedzianych, jak i aluminiowych, Szybki, prosty i bezpieczny montaż, Szeroki zakres zastosowań dzięki końcówce kablowej śrubowej |
| Zastosowanie | Wnętrze, Napowietrzny |
| Poziomy napięć | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 19/33 (36) kV |
| Normy i certyfikaty | CENELEC HD 629.1 |
| Długość L | 215 mm |
| Szerokość B | 107 mm |
| Wysokość H | 250 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 30,8 mm |
| Nominal cross section 24 kV min | 240 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Nominal cross section 36 kV min | 150 mm² |
| Nominal cross section 36 kV max | 240 mm² |
| Zakres dostawy | Zestaw 3 złączek kablowych, Silikonowe elementy sterujące polem, Zestaw uziemiający, Końcówki kablowe śrubowe do przewodu głównego, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Temperatura magazynowania min. | 0 °C | ||
| Temperatura magazynowania max. | 50 °C | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85479000 | ||
| EAN/GTIN | 4010311131245 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EW |
| Ilość podstawowa | 1 | 1 | 32 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 385 | 385 | 1200 |
| Szerokość (mm) | 285 | 285 | 800 |
| Wysokość (mm) | 237 | 237 | 1130 |
| Waga netto (kg) | 5,315 | 5,315 | 170,08 |
| Waga brutto (kg) | 5,315 | 5,315 | 188,28 |
