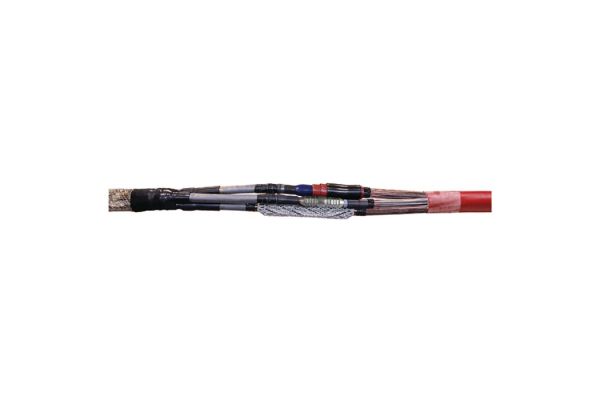

CHMP(3Pb)3 17kV 70-150
Mufa przejściowa
z kabli 3-żyłowych typu 3Pb na 3-żyłowe wytłaczane
Nr kat.
198783
| Rodzina wyrobów | CHMP(3Pb)3 |
|---|---|
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | z kabli 3-żyłowych typu 3Pb na 3-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMP(3Pb)3 do przejść na 3-żyłowy kabel o izolacji wytłaczanej nadają się do wszystkich potrójnych kabli obołowionych do 36 kV. Zakres zastosowania można rozszerzyć w dół poprzez zastosowanie odpowiednich zestawów podkładek dla przewodu papierowego. Nadaje się do złączek kablowych prasowanych. |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Normy i certyfikaty | DIN VDE 0278-629-2 |
| Diameter Connector 12kV max | 32 mm |
| Diameter Connector 17,5kV max | 25 mm |
| Length Connector 12kV max | 140 mm |
| Length Connector 17,5kV max | 140 mm |
| Długość L | 1400 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 17,3 mm |
| Nominal cross section 12 kV min | 95 mm² |
| Nominal cross section 12 kV max | 185 mm² |
| Nominal cross section 17,5 kV min | 70 mm² |
| Nominal cross section 17,5 kV max | 150 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311054254 | ||
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EUR |
| Ilość podstawowa | 1 | 1 | 6 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 1110 | 1110 | 1200 |
| Szerokość (mm) | 330 | 330 | 800 |
| Wysokość (mm) | 338 | 338 | 1750 |
| Waga netto (kg) | 5,696 | 5,696 | 34,176 |
| Waga brutto (kg) | 5,696 | 5,696 | 63,176 |
