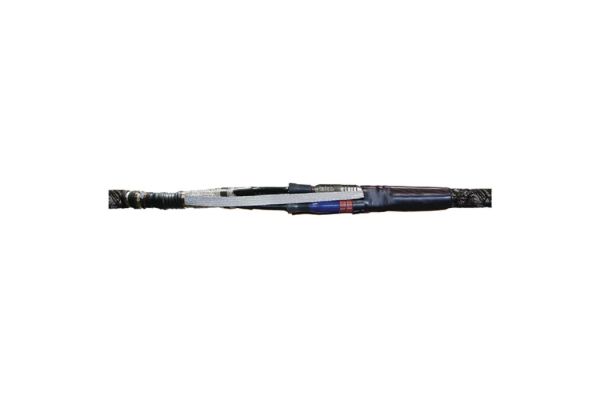

CHMPP(H)3 24kV 95-240
Mufa przelotowa
do kabli 3-żyłowych typu H od 24 kV do 36 kV
Nr kat.
197663
| Rodzina wyrobów | CHMPP(H)3 |
|---|---|
| Główna nazwa rodziny | Mufa przelotowa |
| Dodatkowa nazwa rodziny | do kabli 3-żyłowych typu H od 24 kV do 36 kV |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMPP(H)3 nadają się do kabli H od 24 do 36 kV. Zakres zastosowania można rozszerzyć w dół poprzez zastosowanie odpowiednich zestawów podkładek dla przewodu papierowego. Nadaje się do złączek kablowych prasowanych. |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Normy i certyfikaty | DIN VDE 0278-629-2 |
| Diameter Connector 24kV max | 34 mm |
| Length Connector 24kV max | 145 mm |
| Długość L | 1400 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 21,6 mm |
| Nominal cross section 24 kV min | 95 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311052007 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EW |
| Ilość podstawowa | 1 | 1 | 8 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 1110 | 1110 | 1200 |
| Szerokość (mm) | 330 | 330 | 800 |
| Wysokość (mm) | 338 | 338 | 1130 |
| Waga netto (kg) | 8,697 | 8,697 | 69,576 |
| Waga brutto (kg) | 8,697 | 8,697 | 70,382 |
