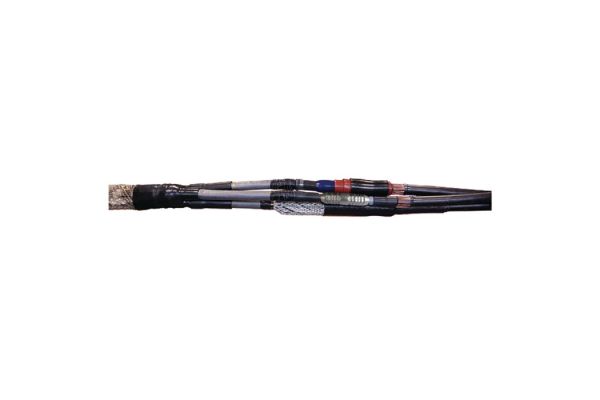

CHMP(3Pb)3-1 24kV 95-240
Mufa przejściowa
z kabli 3-żyłowych typu 3Pb na 1-żyłowe wytłaczane
Nr kat.
197633
| Rodzina wyrobów | CHMP(3Pb)3-1 |
|---|---|
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | z kabli 3-żyłowych typu 3Pb na 1-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMP(3Pb)3-1 do przejść na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się do wszystkich potrójnych kabli obołowionych do 36 kV. Zakres zastosowania można rozszerzyć w dół poprzez zastosowanie odpowiednich zestawów podkładek dla przewodu papierowego. Nadaje się do złączek kablowych prasowanych. |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Standardy testowe | DIN VDE 0278-629-2 |
| Średnica Złącze 24kV max | 34 mm |
| Długość Łączy 24kV max | 150 mm |
| Długość L | 1200 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 19,9 mm |
| Przekrój nominalny 24 kV min | 95 mm² |
| Przekrój nominalny 24 kV max | 240 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311051703 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 12 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 873 | 873 | 1200 |
| Szerokość (mm) | 380 | 380 | 800 |
| Wysokość (mm) | 187 | 187 | 1130 |
| Waga netto (kg) | 6,013 | 6,013 | 72,156 |
| Waga brutto (kg) | 6,013 | 6,013 | 90,356 |
