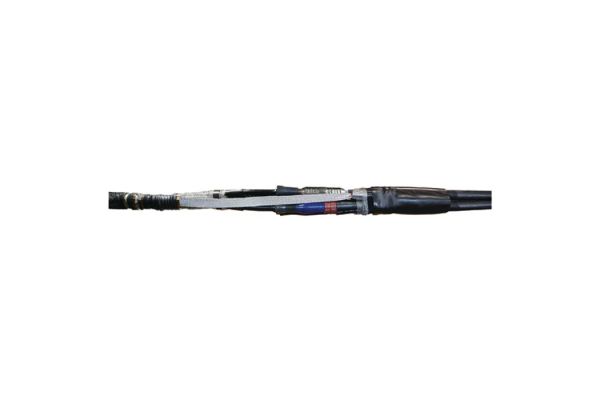

CHMP(H)3-1 36kV 150-300
Mufa przejściowa
z kabli 3-żyłowych typu H na 1-żyłowe wytłaczane
Nr kat.
197617
| Rodzina wyrobów | CHMP(H)3-1 |
|---|---|
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | z kabli 3-żyłowych typu H na 1-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMP(H)3-1 do przejść na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się do kabli H od 24 do 36 kV. Zakres zastosowania można rozszerzyć w dół poprzez zastosowanie odpowiednich zestawów podkładek dla przewodu papierowego. Nadaje się do złączek kablowych prasowanych. |
| Uwaga | Inne mufy przejściowe po uzgodnieniu |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Normy i certyfikaty | DIN VDE 0278-629-2 |
| Diameter Connector 36kV max | 36 mm |
| Length Connector 36kV max | 145 mm |
| Długość L | 1200 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 27,3 mm |
| Nominal cross section 36 kV min | 150 mm² |
| Nominal cross section 36 kV max | 300 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311051543 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EW |
| Ilość podstawowa | 1 | 1 | 12 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 870 | 870 | 1200 |
| Szerokość (mm) | 380 | 380 | 800 |
| Wysokość (mm) | 197 | 197 | 1130 |
| Waga netto (kg) | 7,086 | 7,086 | 85,032 |
| Waga brutto (kg) | 7,086 | 7,086 | 103,232 |
