CHMPR3-1 17kV 240-400
Mufa przejściowa
z kabli 3-żyłowych o izolacji papierowej na 1-żyłowe wytłaczane
Nr kat.
197606
| Rodzina wyrobów | CHMPR3-1 |
|---|---|
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | z kabli 3-żyłowych o izolacji papierowej na 1-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMPR3-1 do przejść na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się zarówno do kabli o izolacji papierowej, jak i kabli H do 17,5 kV. Zakres zastosowania można rozszerzyć w dół poprzez zastosowanie odpowiednich zestawów podkładek dla przewodu papierowego. Nadaje się do złączek kablowych prasowanych. |
| Uwaga | Inne mufy przejściowe po uzgodnieniu |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Standardy testowe | DIN VDE 0278-629-2 |
| Średnica Złącze 12kV max | 42 mm |
| Średnica Złącze 17,5kV max | 42 mm |
| Długość Łączy 12kV max | 170 mm |
| Długość Łączy 17,5kV max | 170 mm |
| Długość L | 1100 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 23,1 mm |
| Przekrój nominalny 12 kV min | 300 mm² |
| Przekrój nominalny 12 kV max | 400 mm² |
| Przekrój nominalny 17,5 kV min | 240 mm² |
| Przekrój nominalny 17,5 kV max | 400 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311051475 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 6 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 1100 | 1100 | 1200 |
| Szerokość (mm) | 320 | 320 | 800 |
| Wysokość (mm) | 320 | 320 | 1130 |
| Waga netto (kg) | 6,306 | 6,306 | 37,836 |
| Waga brutto (kg) | 6,306 | 6,306 | 56,036 |
- Deklaracja zgodności z REACH (de)
- Deklaracja zgodności z REACH (en)
- Deklaracja zgodności z REACH (sp)
- Deklaracja zgodności z REACH (fr)
- Deklaracja zgodności z REACH (it)
- Deklaracja zgodności z REACH (nl)
- Deklaracja zgodności z REACH (pl)
- Deklaracja zgodności z RoHS (de)
- Deklaracja zgodności z RoHS (en)
- Deklaracja zgodności z RoHS (sp)
- Deklaracja zgodności z RoHS (fr)
- Deklaracja zgodności z RoHS (it)
- Deklaracja zgodności z RoHS (nl)
- Deklaracja zgodności z RoHS (pl)
- Deklaracja minerały z regionów ogarniętych konfliktami (de)
- Deklaracja minerały z regionów ogarniętych konfliktami (en)
- Deklaracja minerały z regionów ogarniętych konfliktami (sp)
- Deklaracja minerały z regionów ogarniętych konfliktami (fr)
- Deklaracja minerały z regionów ogarniętych konfliktami (it)
- Deklaracja minerały z regionów ogarniętych konfliktami (nl)
- Deklaracja minerały z regionów ogarniętych konfliktami (pl)
- Karta danych technicznych (de)
- Karta danych technicznych (en)
- Karta danych technicznych (sp)
- Karta danych technicznych (fr)
- Karta danych technicznych (it)
- Karta danych technicznych (nl)
- Karta danych technicznych (pl)
- Rysunek produktu
- Obraz wideo (de)
- Obraz wideo (en)
- Obraz wideo (fr)
- Deklaracja zgodności z POP (de)
- Deklaracja zgodności z POP (en)

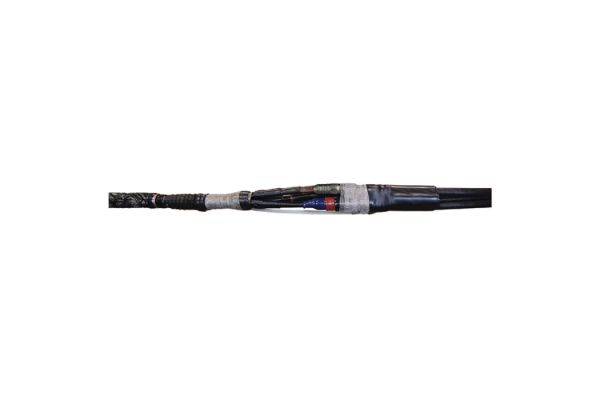

- Obraz rodziny
