CHMPR3-1 17kV 35-50
Mufa przejściowa
z kabli 3-żyłowych o izolacji papierowej na 1-żyłowe wytłaczane
Nr kat.
197603
| Rodzina wyrobów | CHMPR3-1 |
|---|---|
| Główna nazwa rodziny | Mufa przejściowa |
| Dodatkowa nazwa rodziny | z kabli 3-żyłowych o izolacji papierowej na 1-żyłowe wytłaczane |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHMPR3-1 do przejść na trzy 1-żyłowe kable o izolacji wytłaczanej nadają się zarówno do kabli o izolacji papierowej, jak i kabli H do 17,5 kV. Zakres zastosowania można rozszerzyć w dół poprzez zastosowanie odpowiednich zestawów podkładek dla przewodu papierowego. Nadaje się do złączek kablowych prasowanych. |
| Uwaga | Inne mufy przejściowe po uzgodnieniu |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Normy i certyfikaty | DIN VDE 0278-629-2 |
| Diameter Connector 12kV max | 25 mm |
| Diameter Connector 17,5kV max | 20 mm |
| Length Connector 12kV max | 145 mm |
| Length Connector 17,5kV max | 110 mm |
| Długość L | 1100 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 12,6 mm |
| Nominal cross section 12 kV min | 50 mm² |
| Nominal cross section 12 kV max | 95 mm² |
| Nominal cross section 17,5 kV min | 35 mm² |
| Nominal cross section 17,5 kV max | 50 mm² |
| Zakres dostawy | Palczatka, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Wąż z barierą olejową, Silikonowe elementy sterujące polem, Linka uziemiająca, Rury termokurczliwe, Taśma miedziana pleciona, Osprzęt montażowy, Zacisk sprężynowy, Sterująca polem elektrycznym niebieska taśma wypełniająca, Taśma uszczelniająca, Płat ognioodporny, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311051451 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Karton | Paleta EUR |
| Ilość podstawowa | 1 | 1 | 12 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 865 | 865 | 1200 |
| Szerokość (mm) | 369 | 369 | 800 |
| Wysokość (mm) | 160 | 160 | 1130 |
| Waga netto (kg) | 4,805 | 4,805 | 57,66 |
| Waga brutto (kg) | 4,805 | 4,805 | 86,66 |
- Deklaracja zgodności z REACH (de)
- Deklaracja zgodności z REACH (en)
- Deklaracja zgodności z REACH (sp)
- Deklaracja zgodności z REACH (fr)
- Deklaracja zgodności z REACH (it)
- Deklaracja zgodności z REACH (nl)
- Deklaracja zgodności z REACH (pl)
- Deklaracja zgodności z RoHS (de)
- Deklaracja zgodności z RoHS (en)
- Deklaracja zgodności z RoHS (sp)
- Deklaracja zgodności z RoHS (fr)
- Deklaracja zgodności z RoHS (it)
- Deklaracja zgodności z RoHS (nl)
- Deklaracja zgodności z RoHS (pl)
- Deklaracja minerały z regionów ogarniętych konfliktami (de)
- Deklaracja minerały z regionów ogarniętych konfliktami (en)
- Deklaracja minerały z regionów ogarniętych konfliktami (sp)
- Deklaracja minerały z regionów ogarniętych konfliktami (fr)
- Deklaracja minerały z regionów ogarniętych konfliktami (it)
- Deklaracja minerały z regionów ogarniętych konfliktami (nl)
- Deklaracja minerały z regionów ogarniętych konfliktami (pl)
- Karta danych technicznych (de)
- Karta danych technicznych (en)
- Karta danych technicznych (sp)
- Karta danych technicznych (fr)
- Karta danych technicznych (it)
- Karta danych technicznych (nl)
- Karta danych technicznych (pl)
- Rysunek produktu
- Obraz wideo (de)
- Obraz wideo (en)
- Obraz wideo (fr)
- Deklaracja zgodności z POP (de)
- Deklaracja zgodności z POP (en)
- Karta charakterystyki (CH-FR)
- Karta charakterystyki (ES-ES)
- Karta charakterystyki (PL-PL)
- Karta charakterystyki (CH-IT)
- ROHS-Declaration (-)
- Karta charakterystyki (CH-DE)
- Karta charakterystyki (EN-EN)
- Karta charakterystyki (CH-FR)
- Karta charakterystyki (DE-DE)
- Karta charakterystyki (ES-ES)
- Karta charakterystyki (EN-EN)
- Karta charakterystyki (IT-IT)
- POP-Declaration (-)
- Karta charakterystyki (FR-FR)
- Karta charakterystyki (IT-IT)

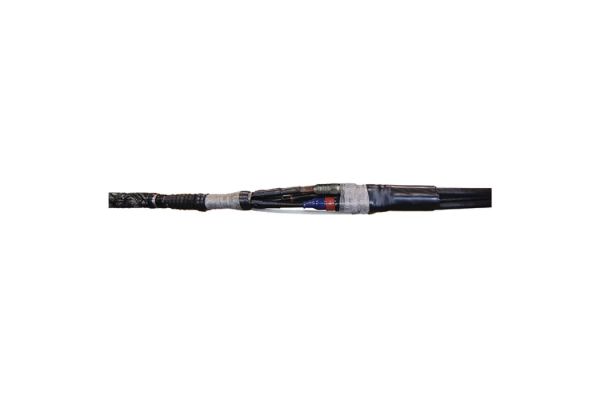

- Obraz rodziny
