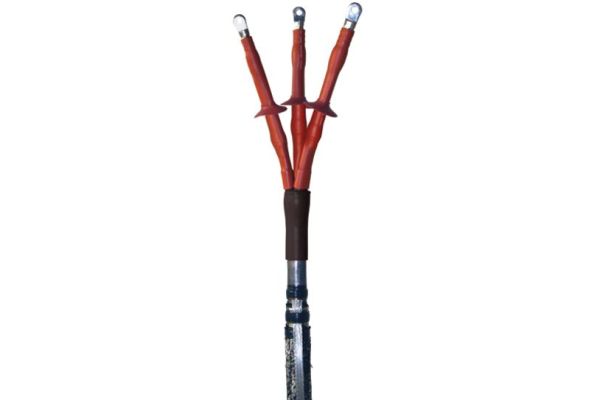

CHEP(H)-3I 24kV 50-150
Głowica 3-żyłowa wnętrzowa
do kabli 3-żyłowych typu H od 24 kV do 36 kV
Nr kat.
197532
| Rodzina wyrobów | CHEP(H)-3I |
|---|---|
| Główna nazwa rodziny | Głowica 3-żyłowa wnętrzowa |
| Dodatkowa nazwa rodziny | do kabli 3-żyłowych typu H od 24 kV do 36 kV |
| Długi opis rodziny | Głowice hybrydowe CHEP(H)-3I nadają się do kabli H od 24 do 36 kV (wyłącznie do kabli z syciwem nieściekającym). Nadaje się do złączek kablowych prasowanych i śrubowych. |
| Uwaga | Kable olejowe do uzgodnienia. |
| Akcesoria uzupełniające | Końcówka kablowa (patrz Technologia łączenia) |
| Właściwości | Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Standardy testowe | DIN VDE 0278-629-2 |
| Długość L | 500 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 17,3 mm |
| Ilość kloszy na fazę | 1 Sztuka |
| Średnica klosza | 85 mm |
| Przekrój nominalny 24 kV min | 50 mm² |
| Przekrój nominalny 24 kV max | 150 mm² |
| Zakres dostawy | Palczatka przewodząca, Odporna na prądy powierzchniowe rura termokurczliwa, Przewodzące rury termokurczliwe, Wąż z barierą olejową, Ekrany silikonowe, Taśma wypełniająca, Linka uziemiająca, Zacisk sprężynowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85469090 | ||
| EAN/GTIN | 4010311050805 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 24 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 568 | 568 | 1200 |
| Szerokość (mm) | 353 | 353 | 800 |
| Wysokość (mm) | 150 | 150 | 1130 |
| Waga netto (kg) | 2,189 | 2,189 | 52,536 |
| Waga brutto (kg) | 2,189 | 2,189 | 70,736 |
