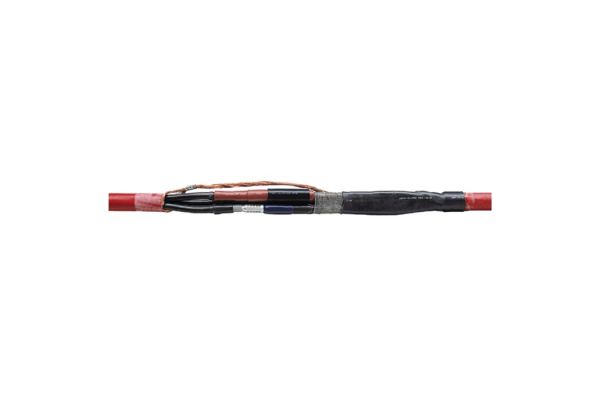

CHM3 17kV 120-300
Mufa przelotowa 3-żyłowa
do kabli 3-żyłowych o izolacji wytłaczanej
Nr kat.
194299
| Rodzina wyrobów | CHM3 |
|---|---|
| Główna nazwa rodziny | Mufa przelotowa 3-żyłowa |
| Dodatkowa nazwa rodziny | do kabli 3-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Hybrydowe mufy przelotowe CHM3 nadają się do opancerzonych 3-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR). Umożliwiają łączenie kabli o różnych przekrojach i materiałach żył również przy różnej konstrukcji pod względem powłoki przewodzącej (pokryte grafitem, ściągane lub zdzierane) i rodzaju ekranu na izolacji (ekran z drutu miedzianego lub taśmowy). Nadaje się do złączek kablowych prasowanych. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły., Mufy przelotowe o większych przekrojach po uzgodnieniu. |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym dzięki trwale elastycznym silikonowym elementom sterującym polem, Zarówno do przewodów miedzianych, jak i aluminiowych, Duży zakres przekrojów przewodów i kabli, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Średnica Złącze 17,5kV max | 34 mm |
| Długość Łączy 17,5kV max | 150 mm |
| Długość L | 1200 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 19,9 mm |
| Przekrój nominalny 17,5 kV min | 120 mm² |
| Przekrój nominalny 17,5 kV max | 300 mm² |
| Zakres dostawy | Grubościenne termokurczliwe rury izolacyjne, Grubościenna termokurczliwa rura zewnętrzna z klejem termoplastycznym, Silikonowe elementy sterujące polem, Rękaw miedziany pleciony, Sterująca polem elektrycznym niebieska taśma wypełniająca, Zaciski sprężynowe, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39269097 | ||
| EAN/GTIN | 4010311047416 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 12 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 865 | 865 | 1200 |
| Szerokość (mm) | 369 | 369 | 800 |
| Wysokość (mm) | 170 | 170 | 1130 |
| Waga netto (kg) | 5,069 | 5,069 | 60,828 |
| Waga brutto (kg) | 5,069 | 5,069 | 79,028 |
