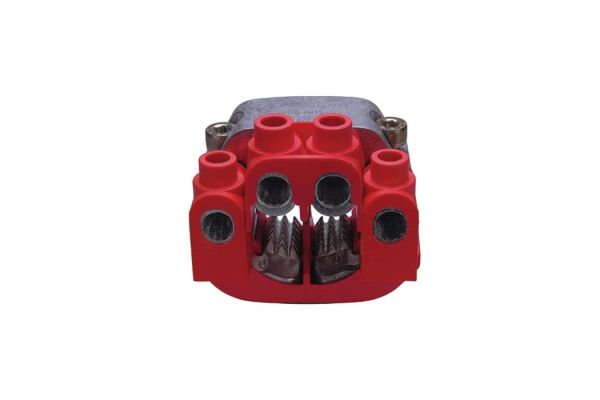

| Rodzina wyrobów | HE 1/70/150 |
|---|---|
| Główna nazwa rodziny | Zacisk pierścieniowy |
| Dodatkowa nazwa rodziny | do niskich napięć |
| Długi opis rodziny | Do rozgałęziania czterożyłowych kabli niskiego napięcia SM/SE do 1 kV. |
| Właściwości | Składa się z bloków sekcyjnych z zestykami i uzębieniem stykowym, klinów i śrub z gniazdem sześciokątnym, Podłączenie kabla rozgałęźnego w widocznym obszarze nad kablem głównym, Możliwa praca oraz montaż pod napięciem, Łatwy i bezpieczny w użyciu |
| Zastosowanie | Przyłącza domowe, SM (klasa 2) / SE (klasa 1) zgodnie z normą DIN EN/IEC 60228 (VDE 0295) |
| Przekrój nominalny Główny kabla SE min | 95 |
|---|---|
| Przekrój nominalny Główny kabla SE max | 150 |
| Przekrój nominalny Główny kabla SM min | 70 |
| Przekrój nominalny Główny kabla SM max | 120 |
| Przekrój nominalny Kabla rozgałęźnego min | 16 |
| Przekrój nominalny Kabla rozgałęźnego max | 50 |
| Liczba przewodów | 4 Sztuka |
| Zakres dostawy | Złączka rozgałęźna, Przegrody izolacyjne, Instrukcja montażowa | ||
|---|---|---|---|
| Kraj pochodzenia | Indien | ||
| Numer taryfy celnej | 85369010 | ||
| EAN/GTIN | 4010311077628 | ||
| Rodzaj opakowania | Sztuka | Torebka1 | Karton |
| Ilość treści | 1 | 1 | 24 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 130 | 130 | 310 |
| Szerokość (mm) | 105 | 105 | 300 |
| Wysokość (mm) | 60 | 60 | 220 |
| Waga netto (kg) | 0,75 | 0,75 | 18 |
| Waga brutto (kg) | 0,75 | 0,75 | 18,3 |
