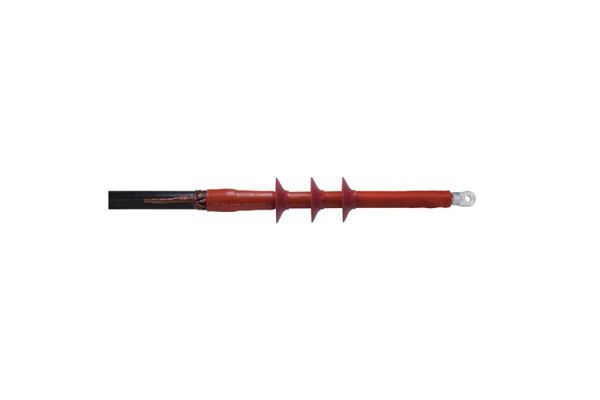

CHE-F 24kV 25-150
Głowica 1-żyłowa napowietrzna
do kabli 1-żyłowych o izolacji wytłaczanej
Nr kat.
193374
| Rodzina wyrobów | CHE-F |
|---|---|
| Główna nazwa rodziny | Głowica 1-żyłowa napowietrzna |
| Dodatkowa nazwa rodziny | do kabli 1-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Głowice hybrydowe CHE-F nadają się do wszystkich 1-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) i rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy). Nadaje się do końcówek kablowych prasowanych. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły. |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia), Końcówka kablowa prasowana (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym do wszystkich warunków zastosowania dzięki trwale elastycznym silikonowym elementom sterującym polem, Kombinacja komponentów nasuwanych i termokurczliwych, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Napowietrzny |
| Poziomy napięć | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 500 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 17,3 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej max | 17,3 mm |
| Ilość kloszy na fazę | 3 Sztuka |
| Średnica klosza | 85 mm |
| Przekrój nominalny 24 kV min | 25 mm² |
| Przekrój nominalny 24 kV max | 150 mm² |
| Zakres dostawy | Odporna na prądy powierzchniowe rura termokurczliwa, Silikonowe elementy sterujące polem, Ekrany silikonowe, 1 Zestaw do 3 faz, Taśma uszczelniająca, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85469090 | ||
| EAN/GTIN | 4010311046464 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 42 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 728 | 728 | 1200 |
| Szerokość (mm) | 168 | 168 | 800 |
| Wysokość (mm) | 157 | 157 | 1130 |
| Waga netto (kg) | 1,216 | 1,216 | 51,072 |
| Waga brutto (kg) | 1,216 | 1,216 | 69,272 |
