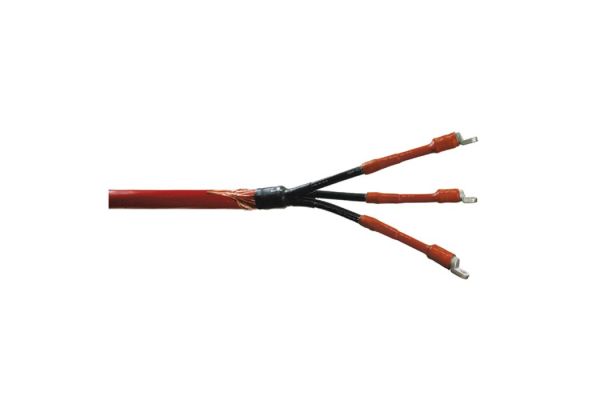

CHE-3I(A) 17kV 70-240
Głowica 3-żyłowa wnętrzowa
do kabli 3-żyłowych o izolacji wytłaczanej
Nr kat.
171761
| Rodzina wyrobów | CHE-3I(A) |
|---|---|
| Główna nazwa rodziny | Głowica 3-żyłowa wnętrzowa |
| Dodatkowa nazwa rodziny | do kabli 3-żyłowych o izolacji wytłaczanej |
| Długi opis rodziny | Głowice hybrydowe CHE-3I(A) nadają się do wszystkich 3-żyłowych kabli o izolacji wytłaczanej (PVC, PE, VPE, EPR) z różnymi powłokami przewodzącymi (pokryte grafitem, ściągane lub zdzierane) i rodzajami ekranów na izolacji (ekran z drutu miedzianego lub taśmowy). Nadaje się do złączek kablowych prasowanych i śrubowych. |
| Uwaga | Do stosowania również do kabli Um = 7,2 kV, wtedy należy sprawdzić minimalną średnicę nad izolacją żyły., Inne głowice po uzgodnieniu. |
| Akcesoria uzupełniające | Zestaw uziemiający typu EGA do kabli opancerzonych (patrz Technologia łączenia), Końcówka kablowa (patrz Technologia łączenia) |
| Właściwości | Bezpieczne sterowanie polem elektrycznym do wszystkich warunków zastosowania dzięki trwale elastycznym silikonowym elementom sterującym polem, Kombinacja komponentów nasuwanych i termokurczliwych, Duży zakres przekrojów, Szybki, prosty i bezpieczny montaż, Gotowy do natychmiastowego działania |
| Zastosowanie | Wnętrze |
| Poziomy napięć | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Standardy testowe | CENELEC HD 629.1 |
| Długość L | 300 mm |
| Średnica na izolacji kabla po usunięciu zewn warstwy półprzewodzącej min | 17,3 mm |
| Ilość kloszy na fazę | 1 Sztuka |
| Średnica klosza | 85 mm |
| Przekrój nominalny 17,5 kV min | 70 mm² |
| Przekrój nominalny 17,5 kV max | 240 mm² |
| Zakres dostawy | Palczatka, Odporna na prądy powierzchniowe rura termokurczliwa, Rura termokurczliwa średniościenna, Silikonowe elementy sterujące polem, Ekrany silikonowe, Taśma uszczelniająca, Osprzęt montażowy, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności - dodatkowy opis | Nieograniczony czas przechowywania | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 85469090 | ||
| EAN/GTIN | 4010311041889 | ||
| Rodzaj opakowania | Sztuka | Karton | Paleta EW |
| Ilość treści | 1 | 1 | 84 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 382 | 382 | 1200 |
| Szerokość (mm) | 191 | 191 | 800 |
| Wysokość (mm) | 137 | 137 | 1130 |
| Waga netto (kg) | 1,381 | 1,381 | 116,004 |
| Waga brutto (kg) | 1,381 | 1,381 | 134,204 |
