EGA 35-4
Zestaw uziemiający do głowic
do kabli z ekranem z taśm Cu i/lub pancerzem
Nr kat.
143508
| Rodzina wyrobów | EGA-E |
|---|---|
| Rodzina wyrobów | EGA-E |
| Główna nazwa rodziny | Zestaw uziemiający do głowic |
| Dodatkowa nazwa rodziny | do kabli z ekranem z taśm Cu i/lub pancerzem |

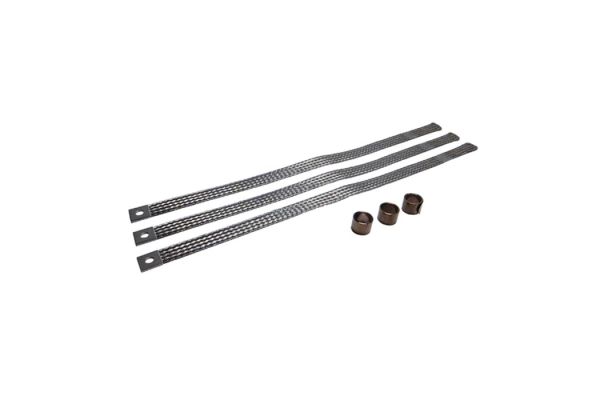

| Długi opis rodziny | Wyposażenie uziemiające typu EGA dla głowic do kabli jednożyłowych z ekranem taśmowym miedzianym lub aluminiowym, jak również kablem 3-żyłowym bez opancerzenia. Komponenty: 3 walcowane na płasko linki uziemiające i 3 zaciski sprężynowe. |
| Uwaga | Do kabli z opancerzeniem należy zamówić dodatkowy zacisk sprężynowy RF (ZR1/ZR2) (patrz akcesoria). |
| Właściwości | Szybki, prosty i bezpieczny montaż, Bardzo dobre właściwości elektryczne, Wysoka wytrzymałość mechaniczna |
| Zastosowanie | Przeprowadzanie i podłączanie uziemienia, Do osprzętu kablowego w żywicy, technice muf kurczliwych i technice nasuwanej, Niewymagające lutowania połączenia elektryczne metalowych elementów kabla (ekran, zbrojenie, osłona metalowa) |
| Pressure spring type | RF4 |
|---|---|
| Diameter hole Copper earth braid | 10,5 mm |
| Nominal cross section Copper earth braid | 35 mm² |
| Additional pressure spring ZR1 | RF5 |
| Additional pressure spring ZR2 | RF6 |
| Długość L | 500 mm |
| Nominal cross section 7,2 kV min | 500 mm² |
| Nominal cross section 7,2 kV max | 1000 mm² |
| Nominal cross section 12 kV min | 500 mm² |
| Nominal cross section 12 kV max | 1000 mm² |
| Nominal cross section 17,5 kV min | 400 mm² |
| Nominal cross section 17,5 kV max | 800 mm² |
| Nominal cross section 24 kV min | 300 mm² |
| Nominal cross section 24 kV max | 800 mm² |
| Nominal cross section 36 kV min | 185 mm² |
| Nominal cross section 36 kV max | 500 mm² |
| Zakres dostawy | 1 Zestaw do 3 faz: miedziana linka uziemiająca, zaciski sprężynowe RF | |||
|---|---|---|---|---|
| Kraj pochodzenia | Deutschland | |||
| Numer taryfy celnej | 85444995 | |||
| EAN/GTIN | 4010311050201 | |||
| Alternatywna ilość | 1 | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Torebka1 | Set | Karton |
| Ilość podstawowa | 1 | 1 | 1 | 50 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 328 | 328 | 328 | 590 |
| Szerokość (mm) | 155 | 155 | 155 | 390 |
| Wysokość (mm) | 37 | 37 | 37 | 335 |
| Waga netto (kg) | 0,6 | 0,6 | 0,6 | 30 |
| Waga brutto (kg) | 0,6 | 0,6 | 0,6 | 30,3 |
