Y 3 EG

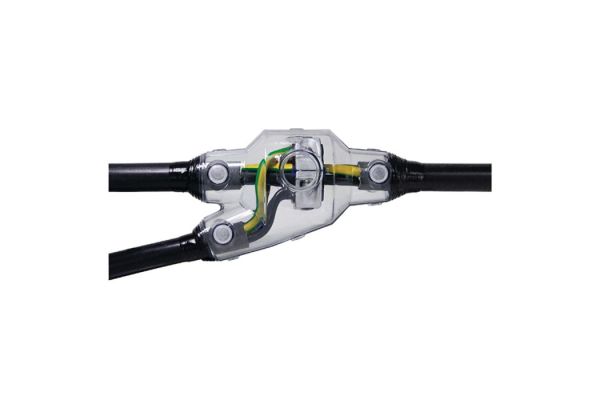

Mufa żywiczna rozgałęźna
do kabli i przewodów o izolacji wytłacznej
Nr kat.
131123
| Rodzina wyrobów | Y...EG |
|---|---|
| Rodzina wyrobów | Y...EG |
| Główna nazwa rodziny | Mufa żywiczna rozgałęźna |
| Dodatkowa nazwa rodziny | do kabli i przewodów o izolacji wytłacznej |
| Długi opis rodziny | Uniwersalne zastosowanie do odgałęziania kabli z izolacją z PVC, PE, VPE i EPR (np. N(A)YY, NYM, TT) z przewodem koncentrycznym i bez, jak również kabli o izolacji papierowej. Z odporna na hydrolizę żywica PUR EG. Nadaje się do zacisków rozgałęźnych na przewodach miedzianych i aluminiowych. |
| Uwaga | Rozporządzenie REACH w sprawie ograniczenia stosowania diizocyjanianów (dotyczy tylko krajów UE)Komisja Europejska zmieniła załącznik XVII rozporządzenia REACH (WE) (nowy nr 74) rozporządzeniem (UE) 2020/1149, które weszło w życie w dniu 24 sierpnia 2020 r. Zgodnie z nowym rozporządzeniem REACH od 24 sierpnia 2023 r. przed przemysłowym lub profesjonalnym zastosowaniem diizocyjanianów, klejów i uszczelniaczy wymagane będzie odpowiednie szkolenie. Wszystkie informacje dotyczące materiałów szkoleniowych i ofert szkoleniowych można znaleźć w witrynie internetowej ISOPA/ALIPA pod adresem https://www.safeusediisocyanates.eu/ |
| Akcesoria uzupełniające | Złączka rozgałęźna HE 1/70/150 (patrz Technologia łączenia), Zacisk rozgałęziający AK (patrz Technologia łączenia), Środek czyszczący UNIVERSAL CLEANER 121 (patrz Akcesoria), Zacisk rozgałęziający KP (patrz Technologia łączenia), Zacisk rozgałęziający FK (patrz Technologia łączenia) |
| Właściwości | Kompaktowe wymiary, Wysokiej jakości przezroczysta, odporna na uderzenia forma plastikowa, Odporny na działanie chemikaliów, Stabilizacja przed promieniami UV, Odporny na berylowce, Wodoszczelny wzdłużnie i poprzecznie, Wysoka wartość izolacji elektrycznej, Wysoka wytrzymałość mechaniczna, Gotowy do natychmiastowego działania, Szybki, prosty i bezpieczny montaż, Duży otwór wlewowy do łatwego zalewania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normy i certyfikaty | EN 50393 |
| Długość L | 240 mm |
| Szerokość B | 145 mm |
| Wysokość H | 110 mm |
| Diameter D | 100 mm |
| Diameter cable Main cable max | 42 mm |
| Diameter cable Branch cable max | 37 mm |
| Nominal cross section Main cable Polymeric cable unarmoured per conductor 3x max | 50 mm² |
| Nominal cross section Branch cable Polymeric cable unarmoured per conductor 3x max | 25 mm² |
| Nominal cross section Main cable Polymeric cable unarmoured per conductor 4x max | 50 mm² |
| Nominal cross section Branch cable Polymeric cable unarmoured per conductor 4x max | 35 mm² |
| Nominal cross section Main cable Polymeric cable unarmoured per conductor 5x max | 25 mm² |
| Nominal cross section Branch cable Polymeric cable unarmoured per conductor 5x max | 25 mm² |
| Nominal cross section Main cable Polymeric cable with concentric conductor per conductor 3x max | 25 mm² |
| Zakres dostawy | Lejek do napełniania i odpowietrzania, Odporna na hydrolizę żywica PUR EG, Praktyczna dwukomorowa torba zawierająca odpowiednią ilość gotową do mieszania, Przezroczysta plastikowa forma, Taśma izolacyjna PVC, Rękawice ochronne, Korek zamykający, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności do użycia | 40 Miesiące | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39095090 | ||
| EAN/GTIN | 4010311053882 | ||
| Alternatywna ilość | 1 | 1 | 1 |
| Alternatywna jednostka opakowania | Sztuka | Skrzynka | Paleta EW |
| Ilość podstawowa | 1 | 1 | 50 |
| Podstawowa jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 366 | 366 | 1200 |
| Szerokość (mm) | 229 | 229 | 800 |
| Wysokość (mm) | 177 | 177 | 1130 |
| Waga netto (kg) | 1,83 | 1,83 | 91,5 |
| Waga brutto (kg) | 1,83 | 1,83 | 109,7 |
