KAV 1

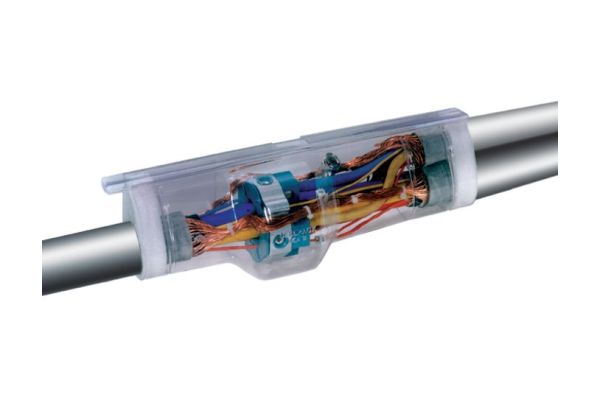

Mufa żywiczna rozgałęźna
do kabli i przewodów o izolacji wytłacznej
Nr kat.
131095
| Rodzina wyrobów | KAV |
|---|---|
| Główna nazwa rodziny | Mufa żywiczna rozgałęźna |
| Dodatkowa nazwa rodziny | do kabli i przewodów o izolacji wytłacznej |
| Długi opis rodziny | Uniwersalne zastosowanie do odgałęziania kabli o izolacji wytłaczanej w izolacji z PVC, PE i XLPE (np. N(A)YY, GKN). Z odporna na hydrolizę żywica PUR EG. Nadaje się do złączek rozgałęźnych (zacisków pierścieniowych) lub zacisków rozgałęźnych, jak również złączek kablowych prasowanych na przewodach miedzianych i aluminiowych. |
| Uwaga | Wymagany zestaw uziemiający dostępny po uzgodnieniu., Komisja Europejska zmieniła załącznik XVII rozporządzenia REACH (WE) (nowy nr 74) rozporządzeniem (UE) 2020/1149, które weszło w życie w dniu 24 sierpnia 2020 r. Zgodnie z nowym rozporządzeniem REACH od 24 sierpnia 2023 r. przed przemysłowym lub profesjonalnym zastosowaniem diizocyjanianów, klejów i uszczelniaczy wymagane będzie odpowiednie szkolenie. Wszystkie informacje dotyczące materiałów szkoleniowych i ofert szkoleniowych można znaleźć w witrynie internetowej ISOPA/ALIPA pod adresem https://www.safeusediisocyanates.eu/ |
| Akcesoria uzupełniające | Złączka kablowa prasowana (patrz Technologia łączenia), Zacisk pierścieniowy (patrz Technologia łączenia), Środek czyszczący UNIVERSAL CLEANER 121 (patrz Akcesoria), Zacisk rozgałęziający FK (patrz Technologia łączenia), Zacisk rozgałęziający AK (patrz Technologia łączenia) |
| Właściwości | Kompaktowe wymiary, Wysokiej jakości przezroczysta, odporna na uderzenia forma plastikowa, Odporny na działanie chemikaliów, Stabilizacja przed promieniami UV, Odporny na berylowce, Wodoszczelny wzdłużnie i poprzecznie, Wysoka wartość izolacji elektrycznej, Wysoka wytrzymałość mechaniczna, Gotowy do natychmiastowego działania, Szybki, prosty i bezpieczny montaż, Duży otwór wlewowy do łatwego zalewania |
| Zastosowanie | Wnętrze, Napowietrzny, Zastosowanie w ziemi, Woda, Kanały kablowe |
| Poziomy napięć | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Standardy testowe | EN 50393 |
| Długość L | 230 mm |
| Wysokość H | 78 mm |
| Średnica D | 58 mm |
| Średnica kabla główny kabla max | 30 mm |
| Średnica kabla odgałęziony kabla max | 20 mm |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x min | 16 mm² |
| Przekrój nominalny Główny kabla kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 16 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x min | 6 mm² |
| Przekrój nominalny Kabla rozgałęźnego kabla o izolacji wytłaczanej nieopancerzony na przewodów 4x max | 6 mm² |
| Zakres dostawy | Uszczelki, Odporna na hydrolizę żywica PUR EG, Praktyczna dwukomorowa torba zawierająca odpowiednią ilość gotową do mieszania, Forma plastikowa z szyną zamykającą, Taśma uszczelniająca, Rękawice ochronne, Instrukcja montażowa | ||
|---|---|---|---|
| Okres przydatności do użycia | 40 Miesiące | ||
| Kraj pochodzenia | Deutschland | ||
| Numer taryfy celnej | 39095090 | ||
| EAN/GTIN | 4010311156835 | ||
| Rodzaj opakowania | Sztuka | Skrzynka | Paleta EW |
| Ilość treści | 1 | 1 | 198 |
| Jednostka opakowania | Sztuka | Sztuka | Sztuka |
| Długość (mm) | 238 | 238 | 1200 |
| Szerokość (mm) | 198 | 198 | 800 |
| Wysokość (mm) | 90 | 90 | 1130 |
| Waga netto (kg) | 0,803 | 0,803 | 158,994 |
| Waga brutto (kg) | 0,803 | 0,803 | 177,194 |
