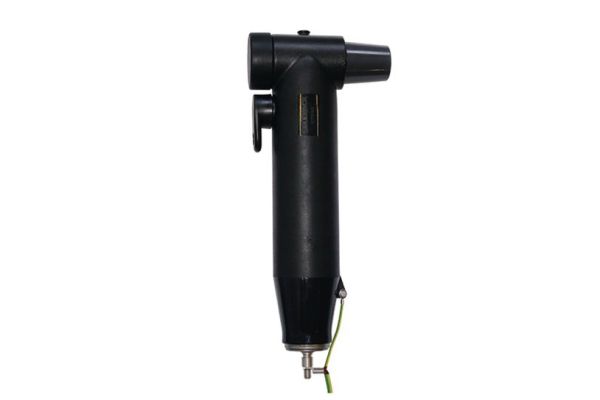

CTKSA 8 kV

Koppelstekker- Overspanningafleider

Klas DH voor haakse T-stekker type CTS

Art. nr.

423851

Meer informatie
Productfamilie	CTKSA
Hoofdbeschrijving	Koppelstekker- Overspanningafleider
Aanvullende beschrijving	Klas DH voor haakse T-stekker type CTS
Familie beschrijving	De geïsoleerde Cellplux overspanningsafleiders CTKSA klasse DH zijn bestemd ter bescherming van ingekapselde middenspanningssystemen. De koppelstekker-overspanningsafleiders CTKSA zijn specifiek te gebruiken voor de montage op geïsoleerde, schroefbare Cellpack kabelaansluitingen en voldoen aan de internationale normen IEC 60099-4 en IEC 60071.
Eigenschappen	Met capacitief meetpunt voor spanningscontrole, Per stuk getest, Contactveilig door buitenste geleidende laag van geleidende EPDM, Makkelijke en snelle montage
Toepassingen	Binnen, Buiten

Meer informatie
Nominale afleidstroom In [kA]	10 kA
Hoge stroom impuls 4/10 µs [kA]	100 kA
Nominale kortsluitstroom [kA]	20 kA
Herhaaldelijk nominaal ladingsafleidingsvermogen, Qrs [C	0,5 C
Beoordeling thermische lading, Qth [C]	1,1 C
Referentiespanning, Ur	10 kV
Maximale continubedrijfsspanning Uc [kV]	8 kV
Restspanning (IEC 60099-4) Piekstroom (1/T, T < 20 μs)	28,3 kV
Restspanning (IEC 60099-4) Bliksemstootstroom 8/20 [kV] 5 kA	24,8 kV
Restspanning (IEC 60099-4) Bliksemstootstroom 8/20 [kV] 10 kA	26,9 kV
Restspanning (IEC 60099-4) Bliksemstootstroom 8/20 [kV] 20 kA	29,3 kV
Lengte L	290 m
Breedte B	80 mm
Hoogte H	380 mm
Tijdelijke overspanning voor stress (0.1 sec)	1,227 x Ur
Tijdelijke overspanning voor stress (1 sec)	1,166 x Ur
Tijdelijke overspanning voor stress (10 sec)	1,109 x Ur
Tijdelijke overspanning voor stress (100 sec)	1,050 x Ur
Tijdelijke overspanning voor stress (1000 sec)	0,991 x Ur
Tijdelijke overspanning na stress (0.1 sec)	1,175 x Ur
Tijdelijke overspanning na stress (1 sec)	1,103 x Ur
Tijdelijke overspanning na stress (10 sec)	1,047 x Ur
Tijdelijke overspanning na stress (100 sec)	0,985 x Ur
Tijdelijke overspanning na stress (1000 sec)	0,929 x Ur
Tijdelijke overspanning (bijbehorende standaard)	IEC 60099-4

Meer informatie
Levering	Set van 3 overspanningsafleiders, Klein montagemateriaal, Montagehandleiding
Duurzaamheid aanvullende teksten	Onbeperkt houdbaar
Land van oorsprong	Duitsland
Douanetariefnummer	85479000
EAN/GTIN	4010311193175
Verpakkingstype	Stuk	Karton	Pallet EW
Inhoud hoeveelheid	1	1	24
Maateenheid	Stuk	Stuk	Stuk
Lengte (mm)	470	470	1200
Breedte (mm)	260	260	800
Hoogte (mm)	185	185	1130
Netto gewicht (kg)	14,807	14,807	355,368
Bruto gewicht (kg)	14,807	14,807	373,568
