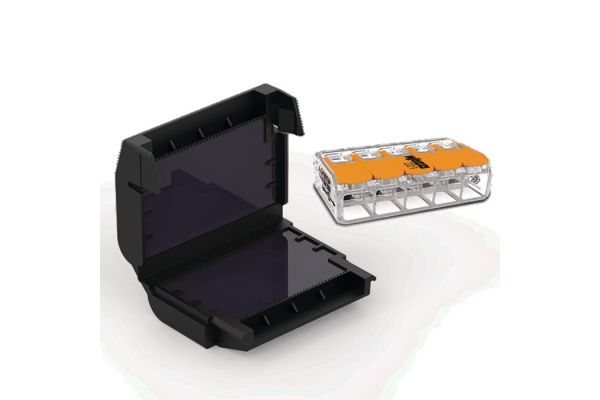

EASY-PROTECT 515
Gelbox
met WAGO COMPACT-verbindingsklemmen
Art. nr.
410359
Productfamilie | EASY-PROTECT |
---|---|
Hoofdbeschrijving | Gelbox |
Aanvullende beschrijving | met WAGO COMPACT-verbindingsklemmen |
Familie beschrijving | Met gel gevulde behuizing om WAGO COMPACT-verbindingsklemmen gemakkelijk, snel en veilig tegen vocht te beschermen |
Copyright | WAGO is een gedeponeerd merk van WAGO Verwaltungsgesellschaft mbH |
Notities | Niet hergebruikbaar |
Eigenschappen | Bescherming van de WAGO COMPACT verbindingsklem tegen vocht en binnendringend water volgens IPX8, VDE-typegekeurd systeem volgens EN 60998- 2, goedgekeurd met WAGO COMPACT-verbindingsklemmen Type 221, Vormstabiele, ongelabelde en siliconenvrije gel, UV-bestendige, robuuste en toegankelijke behuizing, Makkelijke en snelle montage, Gebruiksklaar |
Toepassingen | Voor binnen en buiten, In het laagspanningsbereik zonder extra behuizing, In het laagspanningsbereik met extra behuizing (dubbele isolatie/beschermingsklasse II in acht nemen!) |
Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
---|---|
Testrapporten | EN 60998-2 |
Type gelbox | 5 |
Aantal gelboxen | 1 Stuks |
Type klemmen | 221-615 |
Aantal klemmen | 1 Stuks |
Lengte L | 40,1 m |
Breedte B | 49,4 mm |
Hoogte H | 21,3 mm |
Nominale doorsnede min | 0,5 mm² |
Nominale doorsnede max | 6 mm² |
IP Beschermingsklasse | IPX8 |
IP Beschermingsklasse (bijbehorende standaard) | IEC 60529 |
Behuizingkleur | zwart |
Materiaal behuizing | Polypropyleen |
Sluitingstype | Vergrendeling |
Bedradingsrichting | Eenzijdig |
Gelkleur | Gelig doorzichtig |
Gel materiaal | Polyurethaan |
Spanningsbereik | 450 V |
Spanningsbereik (bijbehorende standaard) | IEC 60998-2 |
Brandbaarheidsklasse behuizing | V2 |
Brandbaarheidsklasse behuizing (bijbehorende standaard) | UL 94 |
Nominale impulsspanning | 4 kV |
Nominale impulsspanning (bijbehorende standaard) | IEC 60998-2 |
Referentiestroom | 32 A |
Referentiestroom (bijbehorende standaard) | IEC 60998-2 |
Referentiestroom WAGO COMPACT-verbindingsklem type 221 | 41 A |
Omgevingstemperatuur (service) | 85 °C |
Omgevingstemperatuur (service) (bijbehorende standaard) | IEC 60998-2 |
Operating temperature range max | 105 °C |
Permanente gebruikstemperatuur max | 105 °C |
Operating temperature range (associated standard) | IEC 60998-2 |
Permanente gebruikstemperatuur (bijbehorende standaard) | IEC 60998-2 |
Montagetemperatuur min | 0 °C |
Montagetemperatuur max | 40 °C |
Doorslagbestendigheid | ≥ 15 kV/mm |
Doorslagbestendigheid (bijbehorende standaard) | IEC 60243-1 |
Levering | Voorgevulde gelbox, WAGO COMPACT verbindingsklem type 221 | ||||
---|---|---|---|---|---|
Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||||
Opslagtemperatuur min | 0 °C | ||||
Opslagtemperatuur max | 40 °C | ||||
Land van oorsprong | Italie | ||||
Douanetariefnummer | 85369010 | ||||
EAN/GTIN | 4010311189857 | ||||
Verpakkingstype | Stuk | Dun karton | Pak | Karton | Pallet EW |
Inhoud hoeveelheid | 1 | 1 | 1 | 50 | 2500 |
Maateenheid | Stuk | Stuk | Stuk | Stuk | Stuk |
Lengte (mm) | 200 | 200 | 200 | 340 | 1200 |
Breedte (mm) | 80 | 80 | 80 | 260 | 800 |
Hoogte (mm) | 30 | 30 | 30 | 200 | 1150 |
Netto gewicht (kg) | 0,047 | 0,047 | 0,047 | 2,35 | 117,5 |
Bruto gewicht (kg) | 0,047 | 0,047 | 0,047 | 2,6 | 140 |
