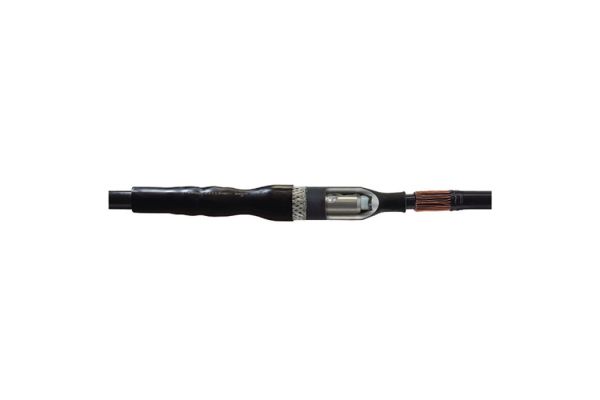

CAMSV-S 24kV 95-300
1-aderige verbindingsmof
met schroefverbinders en krimp buitenmof
Art. nr.
354999
| Productfamilie | CAMSV-S |
|---|---|
| Hoofdbeschrijving | 1-aderige verbindingsmof |
| Aanvullende beschrijving | met schroefverbinders en krimp buitenmof |
| Familie beschrijving | Contrax verbindingsmoffen CAMSV-S zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR). Ze maken het verbinden van kabels met verschillende doorsneden en adermaterialen mogelijk ook bij verschillende kabelconstructies met betrekking tot geleidende laag (met grafietlaag, aftrek- of afschilbaar) en schermvormgeving (scherm van draad of band). Met schroefverbinder. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Eigenschappen | Opschuifbaar siliconen-moflichaam met geïntegreerde veldsturing, Groot leiding- en kabeldoorsnedebereik, Toepassing op meerdere gebieden door geïntegreerde schroefverbinder, Zowel voor Cu- als voor AI-aders, Weinig componenten, compacte constructie en verminderde bouwlengte, Met warmtekrimpbuis als buitenbescherming, Makkelijke en snelle montage, Direct operationeel |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 650 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 22 mm |
| Nominale doorsnede 12 kV min | 150 mm² |
| Nominale doorsnede 12 kV max | 300 mm² |
| Nominale doorsnede 17,5 kV min | 120 mm² |
| Nominale doorsnede 17,5 kV max | 300 mm² |
| Nominale doorsnede 24 kV min | 95 mm² |
| Nominale doorsnede 24 kV max | 300 mm² |
| Levering | Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Siliconen-mofisolatielichaam met geïntegreerde binnenste en buitenste geleidende laag (per stuk getest),, Schroefverbinders, Kopergaasslang, koperen vlechtwerkbuis, Rolveren, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311171531 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 42 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 725 | 725 | 1200 |
| Breedte (mm) | 167 | 167 | 800 |
| Hoogte (mm) | 160 | 160 | 1100 |
| Netto gewicht (kg) | 1,847 | 1,847 | 77,574 |
| Bruto gewicht (kg) | 1,847 | 1,847 | 95,774 |
