AS-1/CTS/CTKS
Verdeelset voor CHE, CHESK en CTS, CTKS
voor 3-aderige kabel tot 36 kV
Art. nr.
354194
| Productfamilie | Verdeelset |
|---|---|
| Hoofdbeschrijving | Verdeelset voor CHE, CHESK en CTS, CTKS |
| Aanvullende beschrijving | voor 3-aderige kabel tot 36 kV |
| Familie beschrijving | De trifurcatiekit maakt de installatie mogelijk van producten die zijn ontworpen voor 1-aderige kabel op 3-aderige kabel, geschikt voor verschillende kabeltypes. |
| Eigenschappen | Makkelijke en snelle montage, Zeer goede elektrische eigenschappen, Grote mechanische sterkte |
| Toepassing | Binnen/Buiten, Becherming tegen stof en vocht |
| Spanningsniveaus | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Applicable for | CTS, CTKS 630 A 12 kV |
| Nominal cross section 12 kV min | 95 mm² |
| Nominal cross section 12 kV max | 150 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 14,7 mm |
| Applicable for | CTS, CTKS 630 A 24 kV |
| Nominal cross section 12 kV min | 50 mm² |
| Nominal cross section 12 kV max | 95 mm² |
| Nominal cross section 24 kV min | 25 mm² |
| Nominal cross section 24 kV max | 70 mm² |
| Diameter over core insulation after removal of the outer conductive layer min | 14,7 mm |

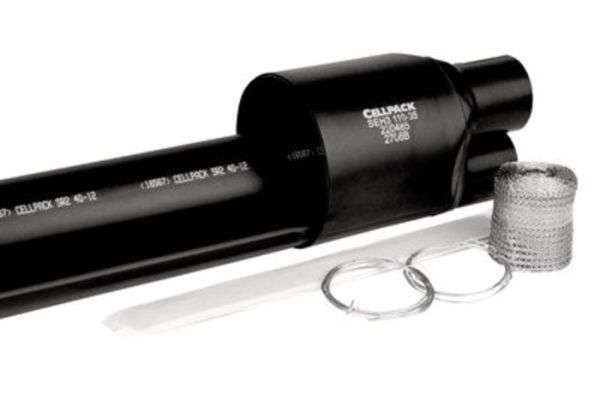

| Levering | Warmtekrimpbuizen, Verdeelkap, Hechtkit, Kopergaasslang, koperen vlechtwerkbuis, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39173900 | ||
| EAN/GTIN | 4010311171357 | ||
| Alternatieve maateenheid | Stuk | Zak1 | Pallet EW |
| Basishoeveelheid | 1 | 1 | 10 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 1106 | 1106 | 1200 |
| Breedte (mm) | 213 | 213 | 800 |
| Hoogte (mm) | 97 | 97 | 1130 |
| Netto gewicht (kg) | 0,678 | 0,678 | 6,78 |
| Bruto gewicht (kg) | 0,678 | 0,678 | 24,98 |
