| Productfamilie | Y...GG |
|---|---|

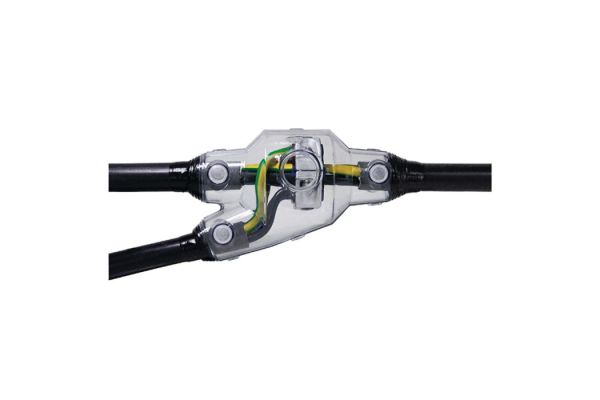

| Hoofdbeschrijving | Giethars aftakmof |
| Aanvullende beschrijving | voor kunststofkabels |
| Familie beschrijving | Universeel inzetbaar voor het aftakken van kabels met isolaties van PVC, PE, VPE en EPR (bijv. N(A)YY, NYM, TT), zonder en met concentrische geleider. Met hydrolysebestendige PUR-giethars GG. Geschikt voor enkele aftakklemmen op koperen en aluminium aders. |
| Optioneel toebehoren | Aftakklem HE 1/70/150 (zie Verbindingstechniek), Geïsoleerde verbindings-aftakklem AK (zie Verbindingstechniek), Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren), Aftakklem KP (zie Verbindingstechniek), Verbindings-aftakklem FK (zie Verbindingstechniek) |
| Eigenschappen | Compacte afmetingen, Hoogwaardige, transparante, stootvaste kunststof vormschalen, Bestand tegen chemische invloeden, Bestand tegen UV-stralen, Bestand tegen aardalkali, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Grote mechanische sterkte, Direct operationeel, Makkelijke en snelle montage, Grote vulopening om makkelijk te kunnen gieten |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | EN 50393 |
| Lengte L | 185 mm |
| Breedte B | 80 mm |
| Hoogte H | 55 mm |
| Diameter D | 45 mm |
| Diameter kabel hoofdkabel max | 17 mm |
| Diameter kabel aftakkabel max | 17 mm |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 3x max | 6 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 3x max | 6 mm² |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 4x max | 6 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 4x max | 6 mm² |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 5x max | 6 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 5x max | 6 mm² |
| Nominale doorsnede Hoofdkabel Kunststoffkabel met concentrische aders per geleider 3x max | 6 mm² |
| Levering | Vul- en ontluchtingstrechter, Hydrolysebestendige PUR-giethars GG, Klaar om te mengen in de praktische Tweekamer-mengzak, Transparante kunststof vormschaal, PVC isolatietape, Beschermende handschoenen, Afsluitdop, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 24 Maanden | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311171111 | ||
| Verpakkingstype | Stuk | Dun karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 256 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 278 | 278 | 1200 |
| Breedte (mm) | 193 | 193 | 800 |
| Hoogte (mm) | 60 | 60 | 1130 |
| Netto gewicht (kg) | 0,623 | 0,623 | 159,488 |
| Bruto gewicht (kg) | 0,623 | 0,623 | 177,688 |
