M 5 GG

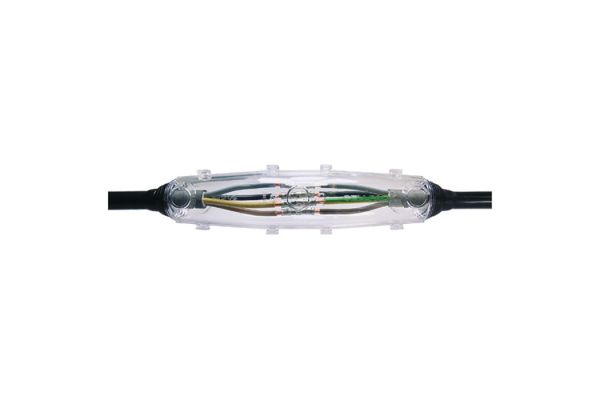

Giethars verbindingsmof
voor kunststof kabels en telecom en signaal kabel
Art. nr.
353742
| Productfamilie | M...GG |
|---|---|
| Hoofdbeschrijving | Giethars verbindingsmof |
| Aanvullende beschrijving | voor kunststof kabels en telecom en signaal kabel |
| Familie beschrijving | Universeel inzetbaar voor het verbinden van kunststof geïsoleerde kabels en leidingen met isolaties van PVC, PE, VPE en EPR (bijv. N(A)YY, NYM, TT). Met hydrolysebestendige PUR-giethars GG. Geschikt voor pers- of schroefverbindingen op koperen en aluminium aders. |
| Notities | Wapeningsovergangsset voor gepantserde kabels op aanvraag |
| Optioneel toebehoren | Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren), Schermverbindingsader SVL (zie Toebehoren), Verbinders (zie Verbindingstechniek) |
| Eigenschappen | Compacte afmetingen, Aftakpositie zichtbaar voor het gieten, Hoogwaardige, transparante, stootvaste kunststof vormschalen, Bestand tegen chemische invloeden, Bestand tegen UV-stralen, Bestand tegen aardalkali, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Grote mechanische sterkte, Direct operationeel, Makkelijke en snelle montage |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | EN 50393 |
| Lengte L | 550 mm |
| Hoogte H | 120 mm |
| Diameter D | 110 mm |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 1x max | 1000 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 3x max | 240 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 4x max | 185 mm² |
| Nominale doorsnede Kunststofkabel zonder armering per geleider 5x max | 120 mm² |
| Diameter kabel max | 62 mm |
| Nominale doorsnede Kunststoffkabel met concentrische aders per geleider 3x max | 150 mm² |
| Nominale doorsnede Kunststoffkabel met concentrische aders per geleider 4x max | 120 mm² |
| Nominale doorsnede Kunststofkabel met armering per geleider mm² 3x | 120 mm² |
| Nominale doorsnede Kunststofkabel met armering per geleider 4x min | 95 mm² |
| Nominale doorsnede Kunststofkabel met armering per geleider 4x max | 120 mm² |
| Levering | Vul- en ontluchtingstrechter, Hydrolysebestendige PUR-giethars GG, Klaar om te mengen in de praktische Tweekamer-mengzak, Transparante kunststof vormschaal, PVC isolatietape, Beschermende handschoenen, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 24 Maanden | ||
| Opslagtemperatuur min | 15 °C | ||
| Opslagtemperatuur max | 35 °C | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311171074 | ||
| Verpakkingstype | Stuk | Dun karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 35 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 701 | 701 | 1200 |
| Breedte (mm) | 227 | 227 | 800 |
| Hoogte (mm) | 125 | 125 | 1130 |
| Netto gewicht (kg) | 5,951 | 5,951 | 208,285 |
| Bruto gewicht (kg) | 5,951 | 5,951 | 226,485 |
