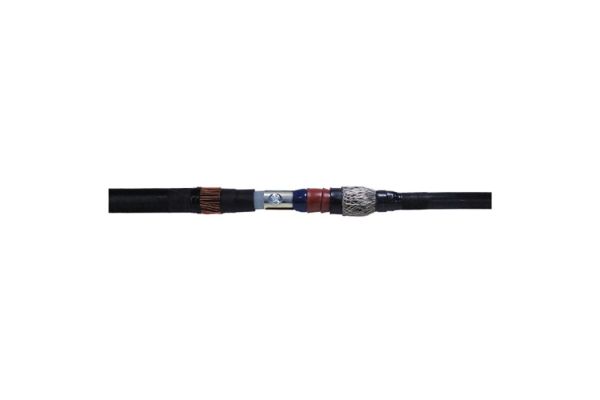

CHM 36kV 400-630 V
1-aderige verbindingsmof
met schroefverbinders voor 1-aderige kunststof kabels
Art. nr.
347081
| Productfamilie | CHM...V |
|---|---|
| Productfamilie | CHM...V |
| Hoofdbeschrijving | 1-aderige verbindingsmof |
| Aanvullende beschrijving | met schroefverbinders voor 1-aderige kunststof kabels |
| Familie beschrijving | Hybride verbindingsmoffen CHM....V zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) . Ze maken het mogelijk om kabels van verschillende doorsneden en adermaterialen ook bij verschillende kabelconstructies te verbinden met betrekking tot geleidende laag (met grafietlaag, aftrek- of afschilbaar) en schermvormgeving (scherm van koperdraad of -band). Met schroefverbinder. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Zowel voor Cu- als voor AI-aders, Voor alle kabels met scherm van koperdraad of -band, Groot leiding- en kabeldoorsnedebereik, Makkelijke en snelle montage, Direct operationeel, Toepassing op meerdere gebieden door geïntegreerde schroefverbinder |
| Toepassing | Binnen, Buiten, Aarde, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 750 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 38,5 mm |
| Nominal cross section 36 kV min | 400 mm² |
| Nominal cross section 36 kV max | 630 mm² |
| Levering | Dikwandige warmtekrimp-isolatiebuizen, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Siliconen-veldsturingselementen, Kopergaasslang, koperen vlechtwerkbuis, Rolveren, Schroefverbinders, Veldsturende blauwe vulband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311168715 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EUR |
| Basishoeveelheid | 1 | 1 | 12 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 865 | 865 | 1200 |
| Breedte (mm) | 369 | 369 | 800 |
| Hoogte (mm) | 170 | 170 | 1130 |
| Netto gewicht (kg) | 3,864 | 3,864 | 46,368 |
| Bruto gewicht (kg) | 3,864 | 3,864 | 75,368 |
