P 6 GG

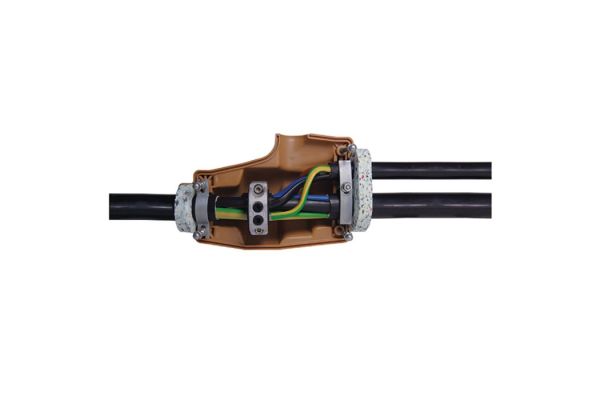

Giethars aftakmof
met trekontlasting voor kunststof kabels en papier- massakabels
Art. nr.
329569
| Productfamilie | P...GG |
|---|---|
| Hoofdbeschrijving | Giethars aftakmof |
| Aanvullende beschrijving | met trekontlasting voor kunststof kabels en papier- massakabels |
| Familie beschrijving | Universeel inzetbaar voor het aftakken van kabels met isolaties van PVC, PE, VPE en papier (bijv. N(A)YY, N(A)KBA, GN-CLN, TT) zonder en met concentrische geleider en papiergeïsoleerde kabels. Met hydrolysebestendige PUR-giethars GG. Geschikt voor kabelaftakklemmen op koperen en aluminium aders. |
| Optioneel toebehoren | Voor maat 2...4 Aftakklem KP (zie Verbindingstechniek), Voor maat 5…7 Aftakklem HE 1/70/150 (zie Verbindingstechniek), Reiniger UNIVERSAL CLEANER 121 (zie Toebehoren) |
| Eigenschappen | Compacte constructie, Geïntegreerde trekontlasting, Hoogwaardige, bruine, stootvaste kunststof vormschalen, Bestand tegen chemische invloeden, Bestand tegen UV-stralen, Bestand tegen aardalkali, Langs- en dwarswaterdicht, Zeer hoge elektrische isolatiewaarden, Grote mechanische sterkte, Direct operationeel, Makkelijke en snelle montage, Grote vulopening om makkelijk te kunnen gieten, Geïntegreerde trekontlasting |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen |
| Spanningsniveaus | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Testrapporten | EN 50393 |
| Lengte L | 432 mm |
| Hoogte H | 210 mm |
| Diameter D | 135 mm |
| Diameter kabel hoofdkabel min | 44 mm |
| Diameter kabel hoofdkabel max | 59 mm |
| Diameter kabel aftakkabel min | 28 mm |
| Diameter kabel aftakkabel max | 45 mm |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 4x min | 150 mm² |
| Nominale doorsnede Hoofdkabel Kunststofkabel zonder armering per geleider 4x max | 185 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 4x min | 50 mm² |
| Nominale doorsnede Aftakkabel Kunststofkabel zonder armering per geleider 4x max | 95 mm² |
| Levering | Afdichtingen, Hydrolysebestendige PUR-giethars GG, Klaar om te mengen in de praktische Tweekamer-mengzak, Kunststof vormschaal met geïntegreerde trekontlasting, Zeskante schroeven en moeren, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid | 24 Maanden | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39095090 | ||
| EAN/GTIN | 4010311162683 | ||
| Verpakkingstype | Stuk | Dun karton | Pallet EUR |
| Inhoud hoeveelheid | 1 | 1 | 18 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 573 | 573 | 1200 |
| Breedte (mm) | 228 | 228 | 800 |
| Hoogte (mm) | 310 | 310 | 1130 |
| Netto gewicht (kg) | 8,006 | 8,006 | 144,108 |
| Bruto gewicht (kg) | 8,006 | 8,006 | 173,108 |
