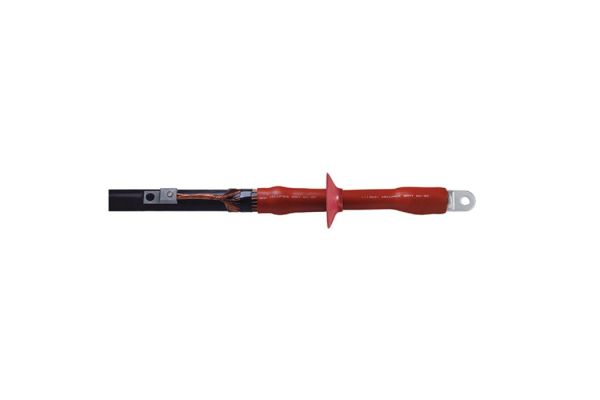

CHESK-I 24kV 240-400
Eindsluiting voor 1-aderige kabel binnen
met schroef kabelschoenen voor 1-aderige kunststof kabels
Art. nr.
309526
| Productfamilie | CHESK-I |
|---|---|
| Productfamilie | CHESK-I |
| Hoofdbeschrijving | Eindsluiting voor 1-aderige kabel binnen |
| Aanvullende beschrijving | met schroef kabelschoenen voor 1-aderige kunststof kabels |
| Familie beschrijving | Hybride-eindsluitingen CHESK-I zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) met verschillende geleidende lagen (met grafietlaag, aftrek- of afschilbaar) en schermvormgevingen (scherm van koperdraad of band). Met Schroefkabelschoenen, voor hoofdgeleiders en scherm van koperdraad. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Optioneel toebehoren | EGA aardingskit voor kunstof kabel (zie Verbindingstechniek) |
| Eigenschappen | Voor alle toepassingsomstandigheden veilige veldsturing door permanent elastische siliconen veldsturingselementen, Combinatie van opschuif- en warmtekrimpcomponenten, Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassing | Binnen |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 300 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 27,3 mm |
| Number of sheds per phase | 1 Stuks |
| Diameter shed | 115 mm |
| Nominal cross section 24 kV min | 240 mm² |
| Nominal cross section 24 kV max | 400 mm² |
| Levering | Lekstroombestendige warmtekrimpbuis, Siliconen-veldsturingselementen, Siliconenschermen, Schroefkabelschoenen, 1 Set voor 3 fasen, Afdichtingsband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311159225 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EUR |
| Basishoeveelheid | 1 | 1 | 84 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 384 | 384 | 1200 |
| Breedte (mm) | 192 | 192 | 800 |
| Hoogte (mm) | 135 | 135 | 1130 |
| Netto gewicht (kg) | 2,749 | 2,749 | 230,916 |
| Bruto gewicht (kg) | 2,749 | 2,749 | 259,916 |
