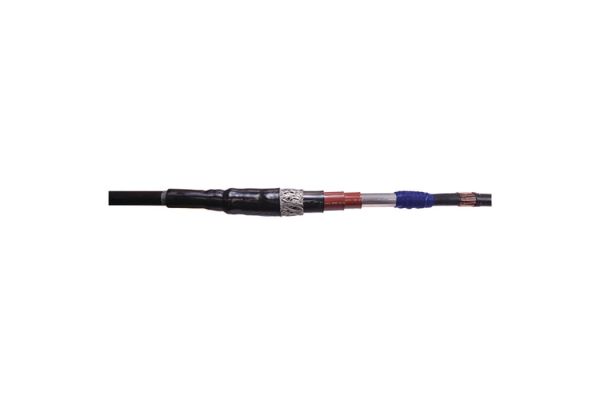

CHRMSV 24kV 95-240
1-aderige reparatie verbindingsmof
met schroefverbinders voor 1-aderige kunststof kabels
Art. nr.
304741
| Productfamilie | CHRMSV |
|---|---|
| Hoofdbeschrijving | 1-aderige reparatie verbindingsmof |
| Aanvullende beschrijving | met schroefverbinders voor 1-aderige kunststof kabels |
| Familie beschrijving | Hybride reparatie-verbindingsmoffen CHRMSV zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) . Ze maken het repareren van beschadigde kabels zonder het gebruik van aparte kabelsecties mogelijk. Met schroefverbinder. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Zowel voor Cu- als voor AI-aders, Voor alle kabels met scherm van koperdraad of -band, Groot leiding- en kabeldoorsnedebereik, Makkelijke en snelle montage, Toepassing op meerdere gebieden door geïntegreerde schroefverbinder, Direct operationeel |
| Toepassing | Binnen, Buiten, Aarde, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Length Connector | 440 mm |
| Lengte L | 1000 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 19,9 mm |
| Nominal cross section 12 kV min | 150 mm² |
| Nominal cross section 12 kV max | 240 mm² |
| Nominal cross section 17,5 kV min | 120 mm² |
| Nominal cross section 17,5 kV max | 240 mm² |
| Nominal cross section 24 kV min | 95 mm² |
| Nominal cross section 24 kV max | 240 mm² |
| Levering | Dikwandige warmtekrimp-isolatiebuizen, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Siliconen-veldsturingselementen, Kopergaasslang, koperen vlechtwerkbuis, Rolveren, Innovatieve schroefverbinder met geleidend omhulsel, Veldsturende blauwe vulband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311156507 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EUR |
| Basishoeveelheid | 1 | 1 | 25 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 730 | 730 | 1200 |
| Breedte (mm) | 231 | 231 | 800 |
| Hoogte (mm) | 188 | 188 | 1130 |
| Netto gewicht (kg) | 3,626 | 3,626 | 90,65 |
| Bruto gewicht (kg) | 3,626 | 3,626 | 119,65 |
