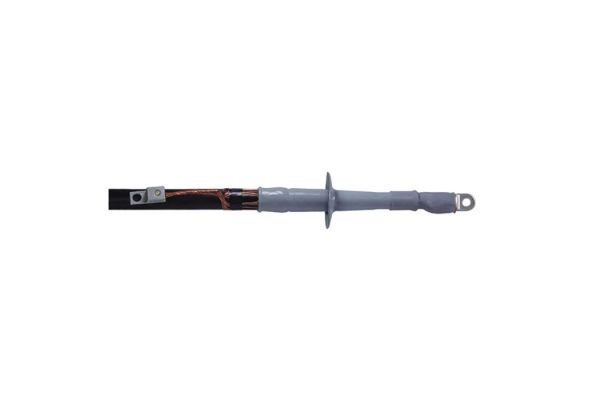

CAESK-I 24kV 240-400
Eindsluiting koude opschuif voor 1-aderige kabel binnen
met schroef kabelschoenen voor 1-aderige kunststof kabels
Art. nr.
289958
| Productfamilie | CAESK-I |
|---|---|
| Productfamilie | CAESK-I |
| Hoofdbeschrijving | Eindsluiting koude opschuif voor 1-aderige kabel binnen |
| Aanvullende beschrijving | met schroef kabelschoenen voor 1-aderige kunststof kabels |
| Familie beschrijving | Contrax eindsluitingen CAESK-I zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) met verschillende geleidende lagen (met grafietlaag, aftrek- of afschilbaar) en schermvormgevingen (scherm van koperdraad of band). Met schroefkabelschoenen |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Optioneel toebehoren | EGA aardingskit voor kunstof kabel (zie Verbindingstechniek) |
| Eigenschappen | Snelle, eenvoudige en veilige montage door siliconen-opschuifcomponenten, Groot diameterbereik, Direct operationeel |
| Toepassing | Binnen |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 340 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 27,3 mm |
| Number of sheds per phase | 1 Stuks |
| Diameter shed | 97 mm |
| Nominal cross section 24 kV min | 240 mm² |
| Nominal cross section 24 kV max | 400 mm² |
| Levering | 3 x 1-Delige opschuifbare siliconen-eindsluitingen met geïntegreerde veldsturing, Siliconen-slang, Schroefkabelschoen voor hoofdgeleider, Afdichtingsband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311149370 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 36 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 430 | 430 | 1200 |
| Breedte (mm) | 265 | 265 | 800 |
| Hoogte (mm) | 157 | 157 | 1130 |
| Netto gewicht (kg) | 2,02 | 2,02 | 72,72 |
| Bruto gewicht (kg) | 2,02 | 2,02 | 90,92 |
