CAESK-I 17kV 50-95

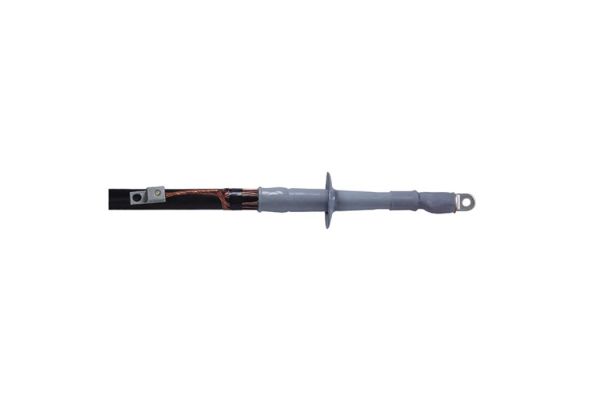

Eindsluiting koude opschuif voor 1-aderige kabel binnen
met schroef kabelschoenen voor 1-aderige kunststof kabels
Art. nr.
289950
| Hoofdbeschrijving | Eindsluiting koude opschuif voor 1-aderige kabel binnen |
|---|---|
| Aanvullende beschrijving | met schroef kabelschoenen voor 1-aderige kunststof kabels |
| Familie beschrijving | Contrax eindsluitingen CAESK-I zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) met verschillende geleidende lagen (met grafietlaag, aftrek- of afschilbaar) en schermvormgevingen (scherm van koperdraad of band). Met schroefkabelschoenen |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.) |
| Optioneel toebehoren | EGA aardingskit voor kunstof kabel (zie Verbindingstechniek) |
| Eigenschappen | Snelle, eenvoudige en veilige montage door siliconen-opschuifcomponenten, Groot diameterbereik, Direct operationeel |
| Toepassingen | Binnenruimte |
| Spanningsniveaus | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Testrapporten | DIN VDE 0278-629-1 |
| Lengte L | 310 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 17,3 mm |
| Aantal schermen per fase | 1 Stuks |
| Diameter afscherming | 87 mm |
| Nominale doorsnede 17,5 kV min | 50 mm² |
| Nominale doorsnede 17,5 kV max | 95 mm² |
| Levering | 3 x 1-Delige opschuifbare siliconen-eindsluitingen met geïntegreerde veldsturing, Siliconen-slang, Schroefkabelschoen voor hoofdgeleider, Afdichtingsband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Deutschland | ||
| Douanetariefnummer | 85469090 | ||
| EAN/GTIN | 4010311149295 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 36 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 420 | 420 | 1200 |
| Breedte (mm) | 250 | 250 | 800 |
| Hoogte (mm) | 140 | 140 | 1130 |
| Netto gewicht (kg) | 1,108 | 1,108 | 39,888 |
| Bruto gewicht (kg) | 1,108 | 1,108 | 58,088 |
