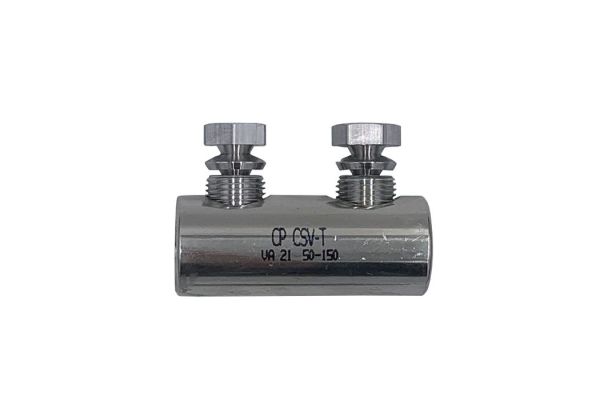

CSV-T 50-150
Schroef verbinder Cu en Al
langsdicht met tussenschot met breekbouten
Art. nr.
267708
| Productfamilie | CSV-T |
|---|---|
| Hoofdbeschrijving | Schroef verbinder Cu en Al |
| Aanvullende beschrijving | langsdicht met tussenschot met breekbouten |
| Familie beschrijving | Schroefverbinders voor aluminium en koperen aders RM/SM/RE/SE, geschikt voor verbindings- en overgangsmoffen. |
| Notities | Voor het installeren wordt de Cellpack tegenhouder aanbevolen (zie accessoires). |
| Toepassingen | Voor het verbinden van aders van RM/ SM (klasse 2), RE/SE (klasse 1) volgens DIN EN/IEC 60228 (VDE 0295) |
| Testrapporten | IEC 61238-1 |
|---|---|
| Materialen | Aluminium, vertint |
| Nominale doorsnede RM min | 50 mm² |
| Nominale doorsnede RM max | 150 mm² |
| Nominale doorsnede SM min | 50 mm² |
| Nominale doorsnede SM max | 150 mm² |
| Nominale doorsnede SE min | 50 mm² |
| Nominale doorsnede SE max | 150 mm² |
| Nominale doorsnede RE min | 50 mm² |
| Nominale doorsnede RE max | 150 mm² |
| Lengte L | 70 mm |
| Lengte L1 | 33 mm |
| Diameter D1 | 16 mm |
| Diameter D2 | 21 mm |
| Diameter D3 | 28 mm |
| Aantal schroeven | 2 Stuks |
| Levering | Schroefverbinders, Montagehandleiding | ||
|---|---|---|---|
| Land van oorsprong | Tschechische Re | ||
| Douanetariefnummer | 85369010 | ||
| EAN/GTIN | 4010311147130 | ||
| Verpakkingstype | Stuk | Zak1 | Karton |
| Inhoud hoeveelheid | 1 | 1 | 80 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 101 | 101 | 425 |
| Breedte (mm) | 78 | 78 | 260 |
| Hoogte (mm) | 27 | 27 | 150 |
| Netto gewicht (kg) | 0,094 | 0,094 | 7,52 |
| Bruto gewicht (kg) | 0,094 | 0,094 | 7,82 |
