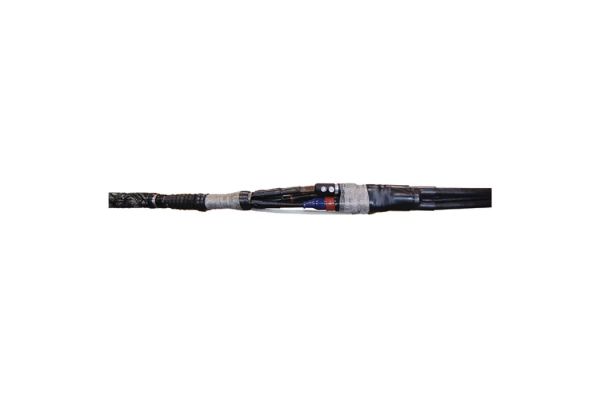

CHMPRSV3-1 17kV 240-400
Overgangsmof met schroef verbinders
voor papier-lood of H-kabel naar 3 enkel-aderige kunststof kabels
Art. nr.
265501
| Productfamilie | CHMPRSV3-1 |
|---|---|
| Hoofdbeschrijving | Overgangsmof met schroef verbinders |
| Aanvullende beschrijving | voor papier-lood of H-kabel naar 3 enkel-aderige kunststof kabels |
| Familie beschrijving | Hybride-overgangsmoffen CHMPRSV3-1 voor de overgang naar drie 1-aderige kunststof geïsoleerde kabels zijn zowel geschikt voor riemkabels als voor Höchstädterkabels tot 17,5 kV. Met schroefverbinders. |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Groot diameterbereik, Makkelijke en snelle montage, Toepassing op meerdere gebieden door geïntegreerde schroefverbinder, Direct operationeel |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Testrapporten | DIN VDE 0278-629-2 |
| Lengte L | 1200 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 23,1 mm |
| Nominale doorsnede 12 kV min | 240 mm² |
| Nominale doorsnede 12 kV max | 400 mm² |
| Nominale doorsnede 17,5 kV min | 240 mm² |
| Nominale doorsnede 17,5 kV max | 400 mm² |
| Levering | Verdeelkap, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Olieblokkeringsslang, Siliconen-veldsturingselementen, Aarddraad, Warmtekrimpbuizen, Kopergaasband, Klein montagemateriaal, Schroefverbinder voor koperdraadscherm, Rolveer, Veldsturende blauwe vulband, Afdichtingsband, Vlambestendige wikkel, Innovatieve schroefverbinder met geleidend omhulsel, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311145211 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 8 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 1112 | 1112 | 1200 |
| Breedte (mm) | 322 | 322 | 800 |
| Hoogte (mm) | 205 | 205 | 1130 |
| Netto gewicht (kg) | 8,601 | 8,601 | 68,808 |
| Bruto gewicht (kg) | 8,601 | 8,601 | 87,008 |
