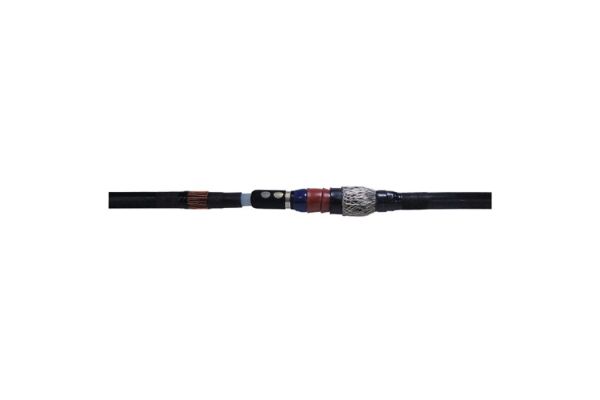

CHMSV 17kV 25-95
1-aderige verbindingsmof
met schroefverbinders voor 1-aderige kunststof kabels
Art. nr.
258135
| Productfamilie | CHMSV |
|---|---|
| Hoofdbeschrijving | 1-aderige verbindingsmof |
| Aanvullende beschrijving | met schroefverbinders voor 1-aderige kunststof kabels |
| Familie beschrijving | Hybride verbindingsmoffen CHMSV zijn geschikt voor alle 1-aderige kunststof geïsoleerde kabels (PVC, PE, VPE, EPR) . Ze maken het mogelijk om kabels van verschillende doorsneden en adermaterialen ook bij verschillende kabelconstructies te verbinden met betrekking tot geleidende laag (met grafietlaag, aftrek- of afschilbaar) en schermvormgeving (scherm van koperdraad of -band). Met schroefverbinder. |
| Notities | Ook voor Um = 7,2 kV te gebruikt. (De min. diameter boven de aderisolatie worden gecontroleerd.), Verbindingsmoffen met grotere doorsneden op aanvraag. |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Zowel voor Cu- als voor AI-aders, Voor alle kabels met scherm van koperdraad of -band, Groot leiding- en kabeldoorsnedebereik, Makkelijke en snelle montage, Direct operationeel, Toepassing op meerdere gebieden door geïntegreerde schroefverbinder |
| Toepassingen | Binnen, Buiten, Grond, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Testrapporten | CENELEC HD 629.1 |
| Lengte L | 600 mm |
| Diameter boven aderisolatie na verwijderen van de buitenste geleidende laag min | 14,7 mm |
| Nominale doorsnede 17,5 kV min | 25 mm² |
| Nominale doorsnede 17,5 kV max | 95 mm² |
| Levering | Dikwandige warmtekrimp-isolatiebuizen, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Siliconen-veldsturingselementen, Kopergaasslang, koperen vlechtwerkbuis, Rolveren, Innovatieve schroefverbinder met geleidend omhulsel, Veldsturende blauwe vulband, Klein montagemateriaal, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311139708 | ||
| Verpakkingstype | Stuk | Karton | Pallet EW |
| Inhoud hoeveelheid | 1 | 1 | 42 |
| Maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 730 | 730 | 1200 |
| Breedte (mm) | 165 | 165 | 800 |
| Hoogte (mm) | 157 | 157 | 1130 |
| Netto gewicht (kg) | 1,234 | 1,234 | 51,828 |
| Bruto gewicht (kg) | 1,234 | 1,234 | 70,028 |
