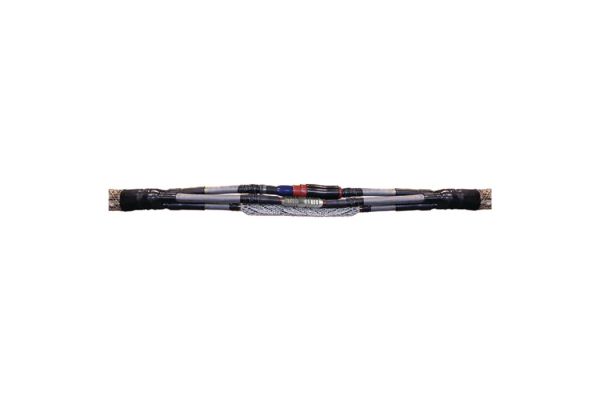

CHMPP(3Pb)3 36kV 150-300
Verbindingsmof
voor 3-aderige papier-lood kabel (loodmantel per ader) t/m 36kV
Art. nr.
197677
| Hoofdbeschrijving | Verbindingsmof |
|---|---|
| Aanvullende beschrijving | voor 3-aderige papier-lood kabel (loodmantel per ader) t/m 36kV |
| Familie beschrijving | Hybride-verbindingsmoffen CHMPP(3Pb)3 zijn geschikt voor 3 aderige-loodmantel kabels tot 36 kV. Geschikt voor persverbinders. |
| Optioneel toebehoren | Pers verbinders (zie Verbindingstechniek) |
| Eigenschappen | Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassing | Binnenruimte, Buiten, Aarde, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Testrapporten | DIN VDE 0278-629-2 |
| Diameter Connector 36kV max | 36 mm |
| Length Connector 24kV max | 160 mm |
| Lengte L | 1400 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 28,2 mm |
| Nominal cross section 36 kV min | 150 mm² |
| Nominal cross section 36 kV max | 300 mm² |
| Levering | Verdeelkap, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Olieblokkeringsslang, Siliconen-veldsturingselementen, Aarddraad, Warmtekrimpbuizen, Koperen weefselband, Klein montagemateriaal, Rolveer, Veldsturende blauwe vulband, Afdichtingsband, Vlambestendige wikkel, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Deutschland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311052144 | ||
| Alternatieve maateenheid | Stuk | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 6 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 1110 | 1110 | 1100 |
| Breedte (mm) | 330 | 330 | 320 |
| Hoogte (mm) | 338 | 338 | 320 |
| Netto gewicht (kg) | 8,779 | 8,779 | 52,674 |
| Bruto gewicht (kg) | 8,779 | 8,779 | 70,874 |
