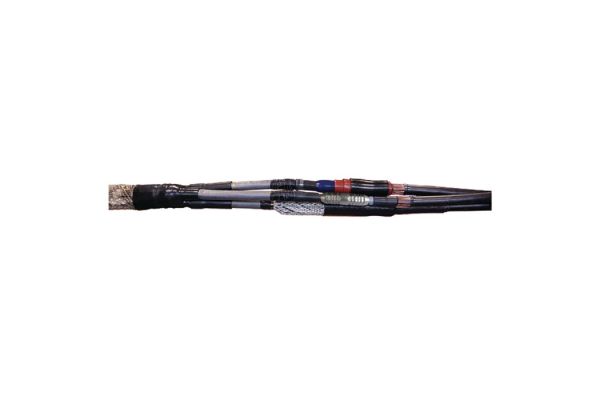

CHMP(3Pb)3-1 36kV 150-300
Overgangsmof
voor 3-aderige papier-lood kabel naar 3 enkel-aderige kunststof kabels
Art. nr.
197637
| Productfamilie | CHMP(3Pb)3-1 |
|---|---|
| Hoofdbeschrijving | Overgangsmof |
| Aanvullende beschrijving | voor 3-aderige papier-lood kabel naar 3 enkel-aderige kunststof kabels |
| Familie beschrijving | Hybride-overgangsmoffen CHMP(3Pb) 3-1 voor de overgang naar drie 1-aderige kunststof geïsoleerde kabels zijn geschikt voor 3 aderige-loodmantel kabels tot 36 kV. Door dienovereenkomstige dempings-sets voor de papierkabel kan het toepassingsgebied naar beneden worden uitgebreid. Geschikt voor persverbinders. |
| Optioneel toebehoren | Pers verbinders (zie Verbindingstechniek) |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassing | Binnen, Buiten, Aarde, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Testrapporten | DIN VDE 0278-629-2 |
| Diameter Connector 36kV max | 38 mm |
| Length Connector 36kV max | 160 mm |
| Lengte L | 1200 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 27,3 mm |
| Nominal cross section 36 kV min | 150 mm² |
| Nominal cross section 36 kV max | 300 mm² |
| Levering | Verdeelkap, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Olieblokkeringsslang, Siliconen-veldsturingselementen, Aarddraad, Warmtekrimpbuizen, Kopergaasband, Klein montagemateriaal, Rolveer, Veldsturende blauwe vulband, Afdichtingsband, Vlambestendige wikkel, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311051741 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 8 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 875 | 875 | 1200 |
| Breedte (mm) | 379 | 379 | 800 |
| Hoogte (mm) | 188 | 188 | 1130 |
| Netto gewicht (kg) | 7,564 | 7,564 | 60,512 |
| Bruto gewicht (kg) | 7,564 | 7,564 | 63,584 |
