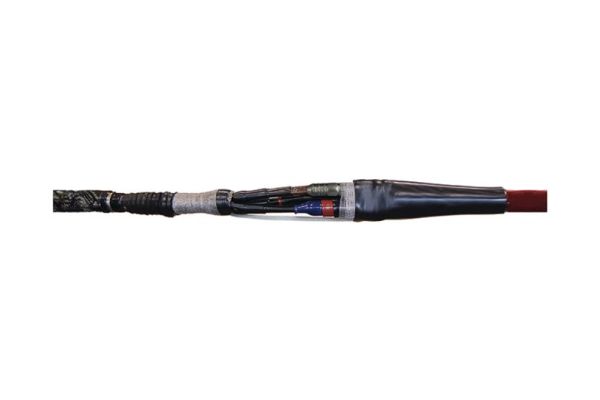

CHMP(H)3 24kV 185-300
Overgangsmof
voor H-kabel naar 3-aderige kunststof kabels
Art. nr.
197624
| Productfamilie | CHMP(H)3 |
|---|---|
| Hoofdbeschrijving | Overgangsmof |
| Aanvullende beschrijving | voor H-kabel naar 3-aderige kunststof kabels |
| Familie beschrijving | Hybride-overgangsmoffen CHMP(H)3 voor de overgang naar een 3-aderige kunststof geïsoleerde kabel zijn geschikt voor Höchstädterkabels van 24 tot 36 kV. Door dienovereenkomstige dempings-sets voor de papierkabel kan het toepassingsgebied naar beneden worden uitgebreid. Geschikt voor persverbinders. |
| Notities | Meer overgangsmoffen op aanvraag. |
| Optioneel toebehoren | Pers verbinders (zie Verbindingstechniek) |
| Eigenschappen | Veilige veldsturing door permanent elastische siliconen veldsturingselementen, Groot diameterbereik, Makkelijke en snelle montage, Direct operationeel |
| Toepassing | Binnen, Buiten, Aarde, Water, Installatiekanalen, Kabelgoten |
| Spanningsniveaus | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Testrapporten | DIN VDE 0278-629-2 |
| Diameter connector max | 42 mm |
| Length Connector 24kV max | 145 mm |
| Lengte L | 1400 mm |
| Diameter over core insulation after removal of the outer conductive layer min | 23,1 mm |
| Nominal cross section 24 kV min | 185 mm² |
| Nominal cross section 24 kV max | 300 mm² |
| Levering | Verdeelkap, Dikwandige warmtekrimp-buitenbuis met thermoplastische lijm, Olieblokkeringsslang, Siliconen-veldsturingselementen, Aarddraad, Warmtekrimpbuizen, Kopergaasband, Klein montagemateriaal, Rolveer, Veldsturende blauwe vulband, Afdichtingsband, Vlambestendige wikkel, Montagehandleiding | ||
|---|---|---|---|
| Duurzaamheid aanvullende teksten | Onbeperkt houdbaar | ||
| Land van oorsprong | Duitsland | ||
| Douanetariefnummer | 39269097 | ||
| EAN/GTIN | 4010311051611 | ||
| Alternatieve hoeveelheid | 1 | 1 | 1 |
| Alternatieve maateenheid | Stuk | Karton | Pallet EW |
| Basishoeveelheid | 1 | 1 | 12 |
| Basis maateenheid | Stuk | Stuk | Stuk |
| Lengte (mm) | 865 | 865 | 1200 |
| Breedte (mm) | 369 | 369 | 800 |
| Hoogte (mm) | 170 | 170 | 1130 |
| Netto gewicht (kg) | 7,406 | 7,406 | 88,872 |
| Bruto gewicht (kg) | 7,406 | 7,406 | 107,072 |
